설치사례

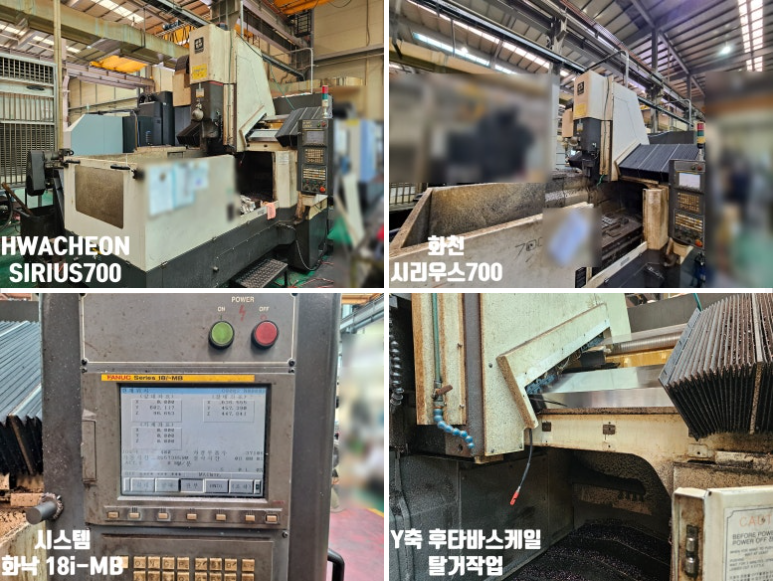

화천 시리우스700 / 화낙 18i-MB

​

* 현 상 : Y축 스케일 노후화됨

* SCALE : FUTABA SCALE (40Pitch 1100mm)

* 작업내용

1. Scale 관련 CNC Parameter 확인작업

2. CNC Parameter 를 Scale 미사용으로 설정후 신호점검작업

3. 상기 측정결과로 스케일 노후화로 인하여 Ass'y로 교체 진행함

4. Y축 기계부 Slide cover 분해작업

5. Y축 기존 FUTABA Scale Unit (40Pitch 1100mm) 철거작업

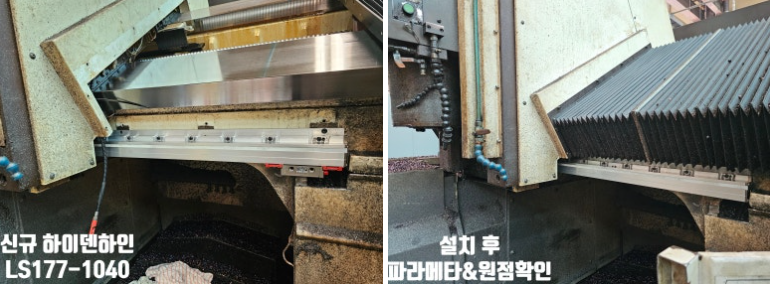

6. 신규 HEIDENHAIN (LS177 1040mm) 및 Adapter cable (9m) 제품 확인후 설치작업

7. Ass'y 재조립 후 Alignment 및 원점 조정작업

8. CNC Parameter 조정 및 칩카바 정리작업

9. 담당자 입회하에 최종Test 완료
