#두산 공작기계 DBC130L# X축 스케일이상으로 하이덴하인 스케일 LC193F 4040mm 헤드교체와 하우징, 실링립 정밀…
페이지 정보
작성자 관리자 댓글 0건 조회 117회 작성일 24-08-05 10:46본문

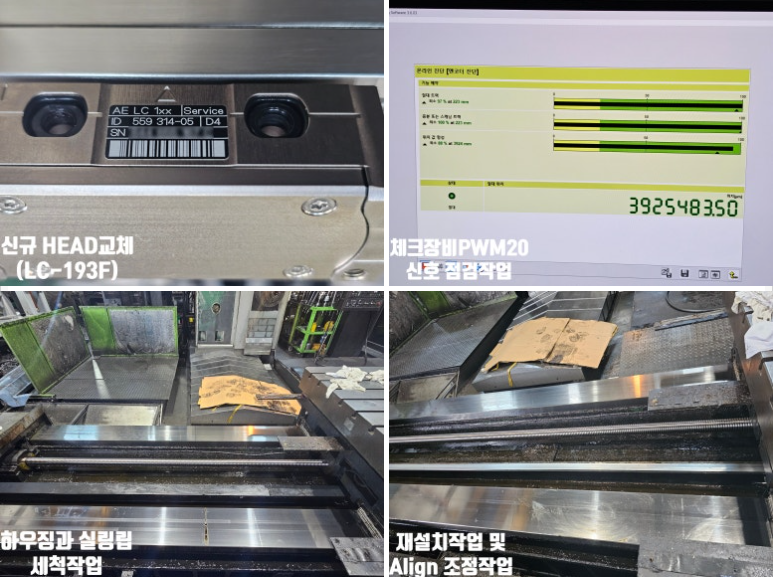

< 교체 후 >
DOOSAN DBC-130L / 화낙31i-MA
* 현 상 : X축 스케일 이상으로 이동시 임의로 볼스크류 회전됨
* SCALE : LC193F 4040mm
* 작업내용
1. Scale 관련 CNC Parameter 확인작업

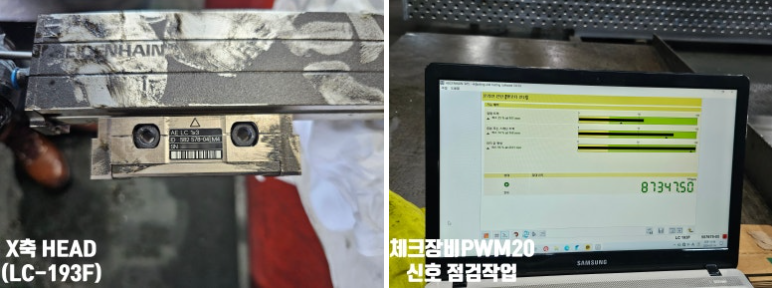

2. CNC Parameter 를 Scale 미사용으로 설정후 Heidenhain PWM20 (체크장비) 사용하여 신호점검작업
3. 상기 측정결과로 Scanning Head Unit 불량으로 인하여 교체작업 진행함
4. X축 기계부 Slide cover 분해작업
5. X축 기존 Scanning Unit (LC193F 4040mm) 탈거작업
6. 신규 Scanning Head Unit (LC193F) 제품 확인 후에 교체와 하우징 및 실링립 세척작업
7. 재조립 후 출력신호와 원점신호 점검작업
8. CNC Parameter 조정 및 칩카바 정리작업
9. 담당자 입회하에 최종Test 완료
