설치사례

#ZAYER 30KFU4000# X축 포지션 엔코더 알람발생으로 하이덴하인 스케일 LB382C 4240mm 헤드교체와 신호조정…

페이지 정보

작성자 관리자 댓글 0건 조회 88회 작성일 24-08-19 12:37

본문




< 교체 후 >

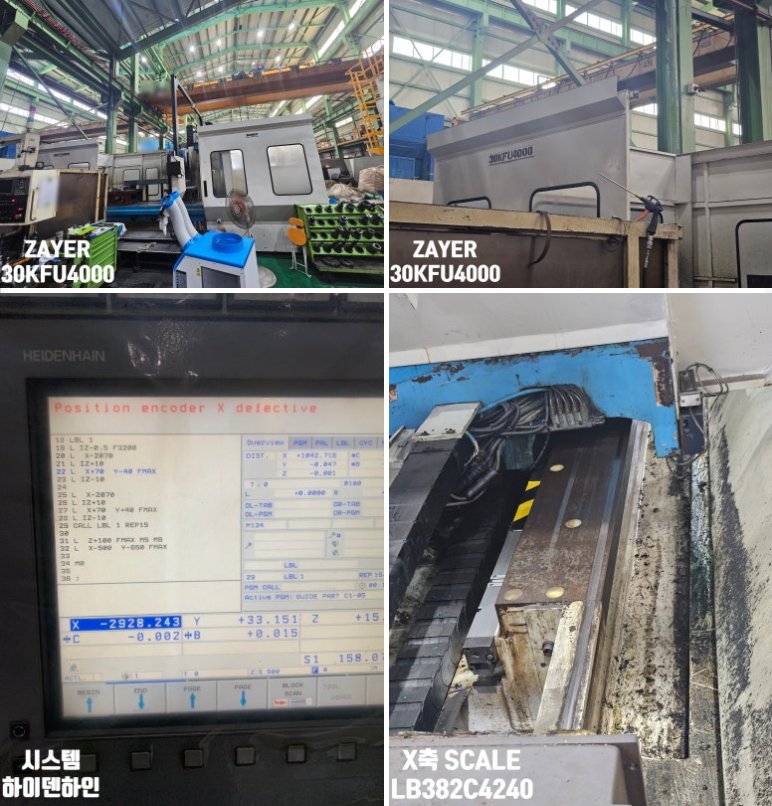

ZAYER 30KFU4000 / 하이덴하인시스템

* 현 상 : X축 Position Encoder X defective (스케일알람)

* SCALE : LB 382C 4240mm

* 작업내용

1. Scale 관련 CNC Parameter 확인작업

2. CNC Parameter 를 Scale 미사용으로 설정후 Heidenhain PWM9 (체크장비) 사용하여 신호점검작업

3. 상기 측정결과로 Scanning Head Unit 불량으로 인한 교체작업 진행함

4. X축 기계부 Slide cover 분해작업

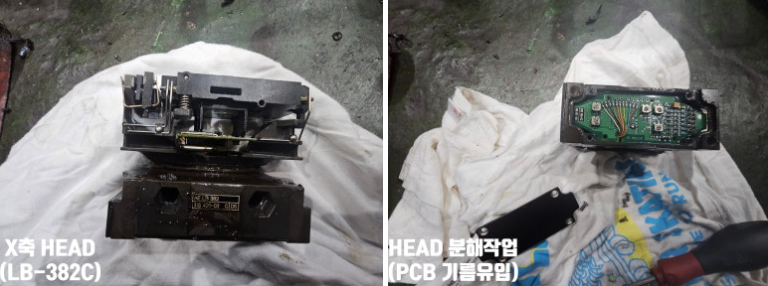

5. X축 기존 Scanning Unit (LB382C 4240m) 철거작업

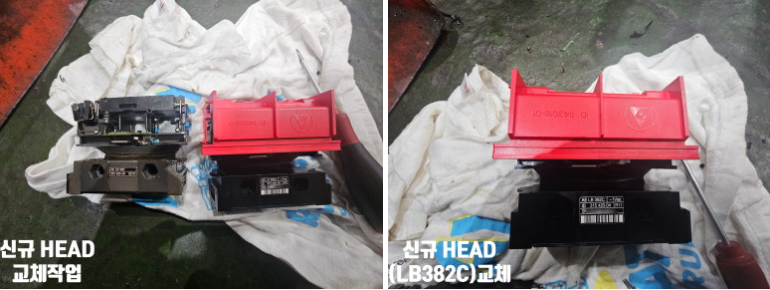

6. 신규 Scanning Head unit (LB382C) 제품 확인 후 교체작업

7. Ass'y 재조립 후 alignment 및 원점 조정작업

8. CNC Parameter 조정 및 칩카바 정리작업

9. 담당자 입회하에 최종Test 완료
