#INNOCENTI CWB 보링머신# X축 가동시 폭주현상 발생으로 하이덴하인 스케일 LB326 16000mm 헤드교체와 하…
페이지 정보
작성자 관리자 댓글 0건 조회 185회 작성일 24-08-23 10:11본문

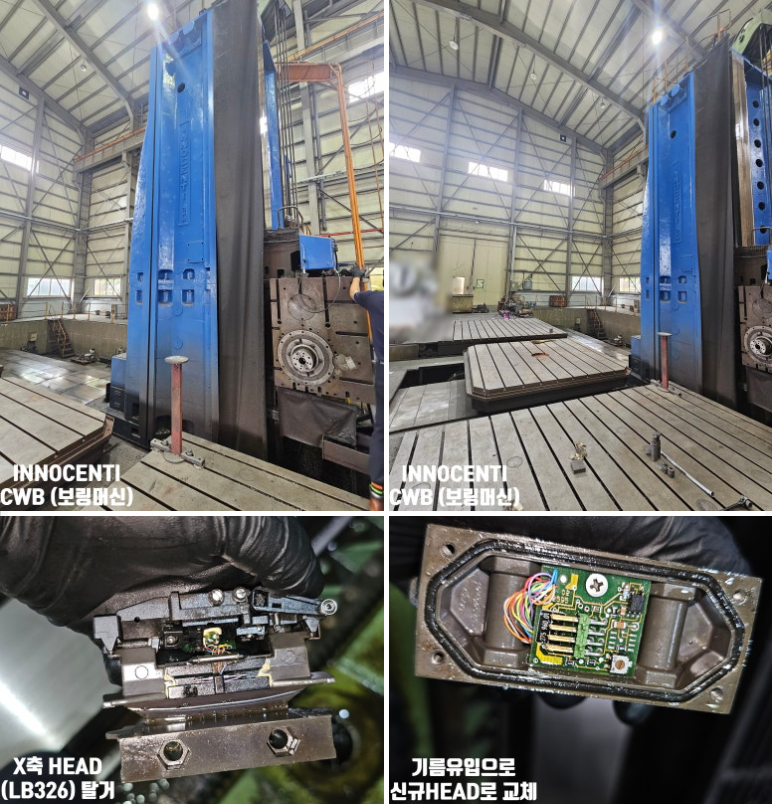

INNOCENTI CWB (보링머신) / 화낙 16i-MB
* 현 상 : X축 기동시 폭주현상 발생
* SCALE : LB326 16000mm
* 작업내용
1. Scale 관련 CNC Parameter 확인작업
2. CNC Parameter 를 Scale 미사용으로 설정후 Heidenhain PWM9 (체크장비) 사용하여 신호점검작업
3. 상기 측정결과로 기름오염으로 인한 Scanning Head Unit 불량으로 인한 교체작업 진행함
4. X축 기계부 Slide cover 분해작업
5. X축 기존 Scanning Unit 탈거작업

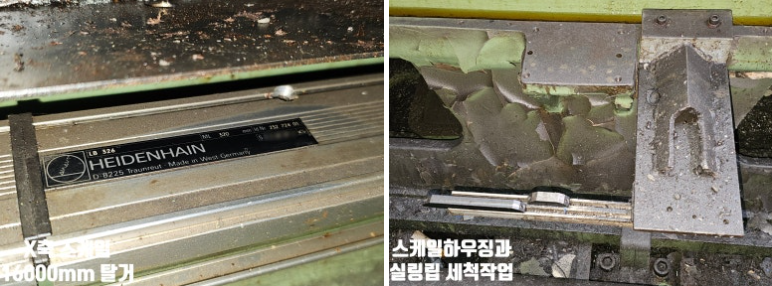

6. Scale Housing Unit 및 Sealing Lip 약품으로 인한 정밀세척작업
7. 신규 Scanning Head unit (LB326) 제품 확인 후 교체작업
8. Scale on으로 설정 후 원점 및 출력신호 조정작업
9. 담당자 입회하에 최종Test 완료
