#에스엔티(S&T)기계 호빙기# X축 알람발생으로 하이덴하인 스케일 LC185 340mm 헤드, 케이블 교체와 하우징, 실링립…
페이지 정보
작성자 관리자 댓글 0건 조회 170회 작성일 23-10-24 11:13본문
< 교체 후 >
S&T Gear Hobbing Machine / 지멘스840D
* 현 상 : X축 알람발생
* SCALE : LC185 340mm
* 작업내용 :
1. Scale 관련 CNC Parameter 확인작업

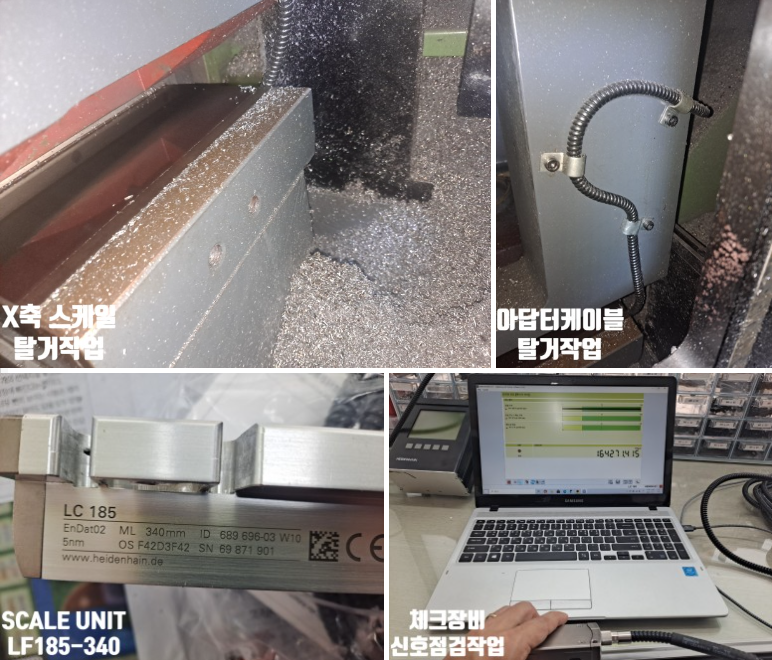

2. CNC Parameter 를 Scale 미사용으로 설정후 Heidenhain PWM20 (체크장비) 사용하여 신호점검작업
3. 상기 측정결과로 Scanning Head Unit 불량으로 인한 교체작업 진행함
4. X축 기계부 Slide cover 분해작업
5. X축 Scale housing unit 및 실링립 분해 및 세척작업

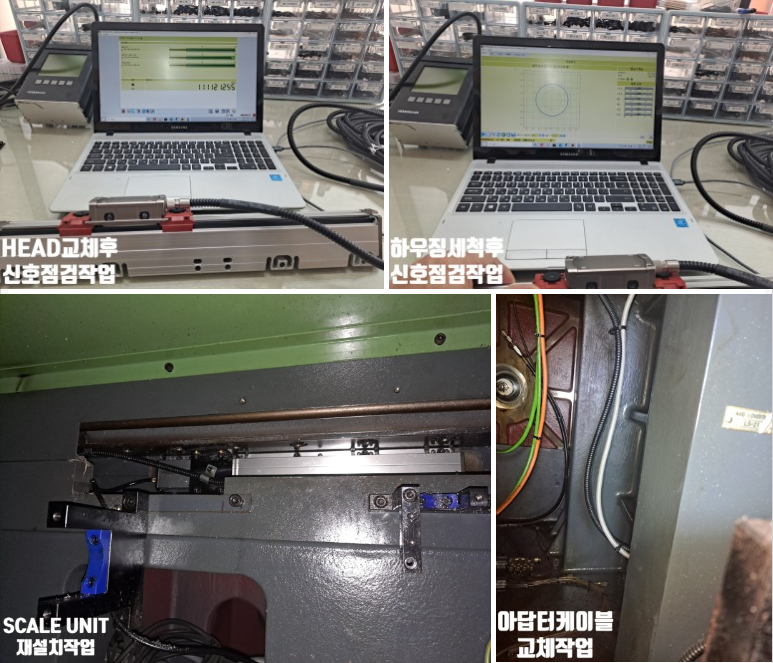

6. Scanning head unit(LC185) 및 Adapter cable 교체작업
7. Ass'y 재조립 후 alignment 및 Interface 조정작업
8. CNC Parameter 조정 및 칩카바 정리작업
9. 담당자 입회하에 최종Test 완료
