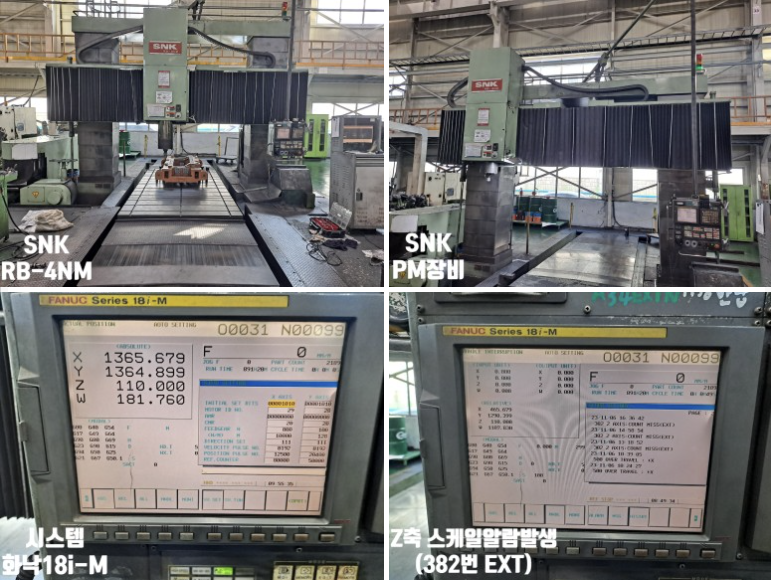

SNK RB-4NM / 화낙18i-MB
* 현 상 : Z축 382번 카운트미스 알람발생
* SCALE : LS186 640mm
* 작업내용 :
1. Scale 관련 CNC Parameter 확인작업
2. CNC Parameter 를 Scale 미사용으로 설정후 Heidenhain PWM9 (체크장비) 사용하여 신호점검작업
3. 상기 측정결과로 Scanning Head Unit 불량으로 인한 교체작업 진행함
4. Z축 기계부 Slide cover 분해작업
5. Z축 Scale housing unit 및 실링립 분해 및 세척작업

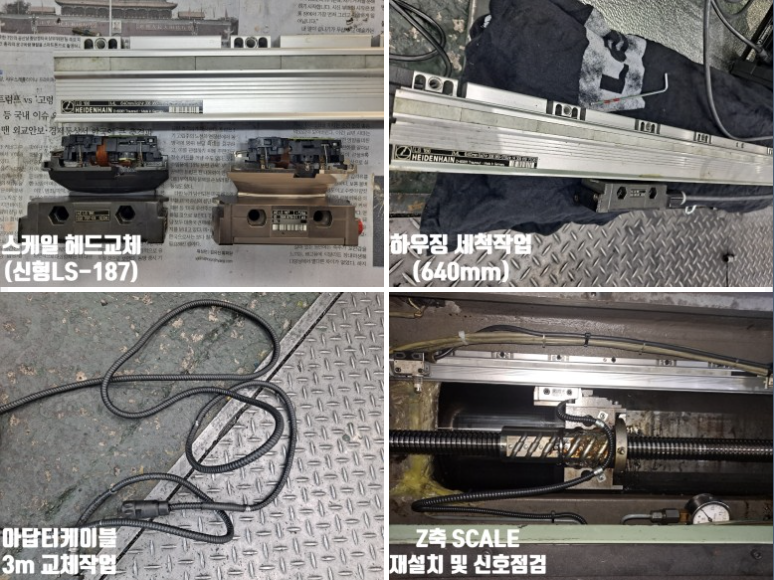

6. 신형 Scanning head unit(LS187) 및 Adapter cable 3M 교체작업
7. Ass'y 재조립 후 alignment 및 Interface 조정작업
8. CNC Parameter 조정 및 칩카바 정리작업
9. 담당자 입회하에 최종Test 완료
