#하트포드 MCT# X축 411번 이동식오차과대 알람발생으로 하이덴하인 스케일 LB382C 4440mm 헤드와 아답터케이블 교…
페이지 정보
작성자 관리자 댓글 0건 조회 338회 작성일 23-11-17 13:28본문

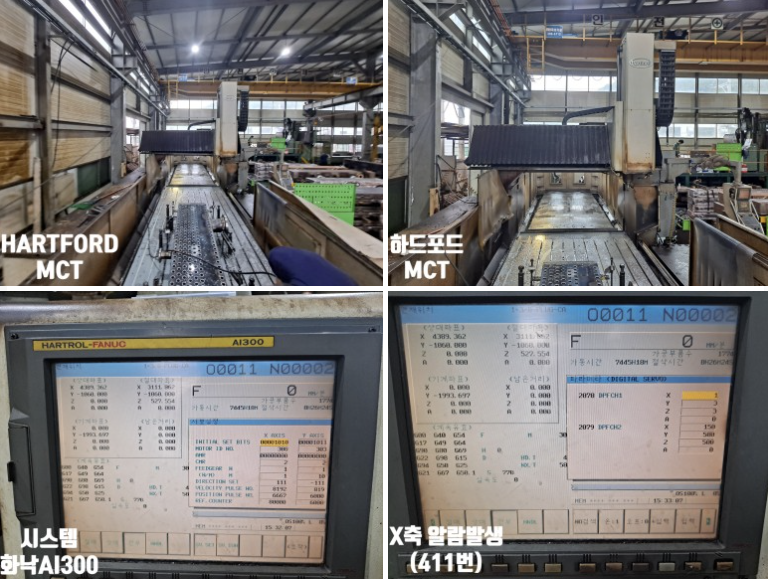

하트포드 5면가공기 / 화낙 AI-300
* 현 상 : X축 411번 이동식오차과대 알람발생
* SCALE : LB382C 4440mm
* 작업내용
1. Scale 관련 CNC Parameter 확인작업
2. CNC Parameter 를 Scale 미사용으로 설정후 Heidenhain PWM9 (체크장비) 사용하여 신호점검작업
3. 상기 측정결과로 Scanning Head Unit 및 Cable 불량으로 인한 교체작업 진행함
4. X축 기계부 Slide cover 분해작업

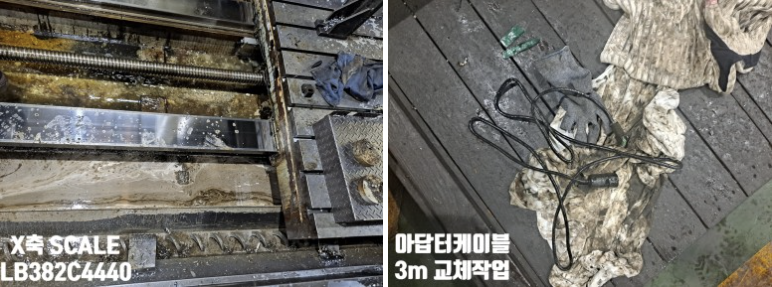

5. X축 기존 Scanning Head Unit(LB382C) 탈거작업
6. 신규 Scanning Head unit(LB382C) 제품 확인 후 교체 및 Adapter cable(3m) 교체작업
7. Scale on으로 설정 후 원점 및 출력신호 조정작업
8. 담당자 입회하에 최종Test 완료
