#CHIFA 5면가공기# X축 383번 펄스미스 알람발생으로 하이덴하인 스케일 LC193F 3440mm 헤드교체와 하우징 정밀…
페이지 정보
작성자 관리자 댓글 0건 조회 140회 작성일 23-11-21 09:58본문

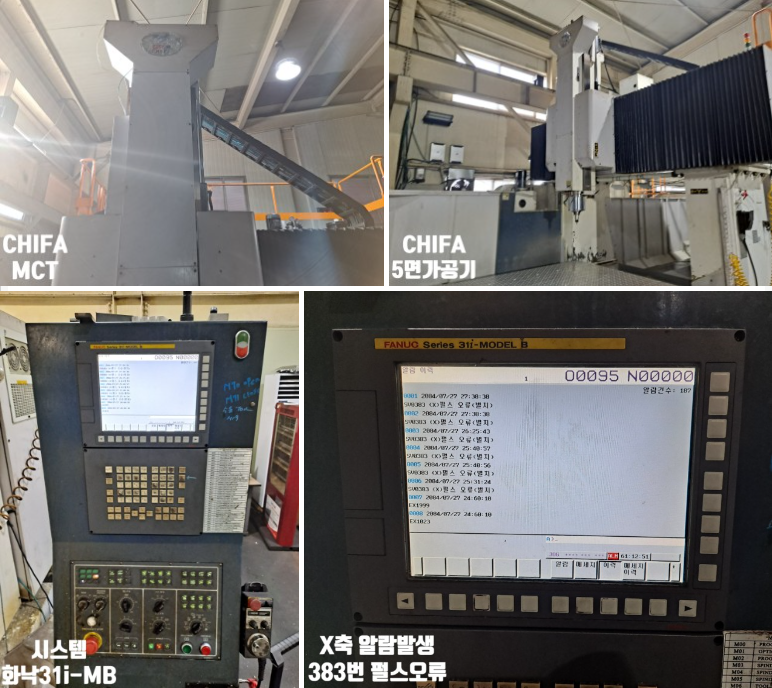

CHIFA 5면가공기 / 화낙 31i-MB
* 현 상 : X축 383번 펄스미스 알람발생
* SCALE : LC193F 3440mm
* 작업내용
1. Scale 관련 CNC Parameter 확인작업

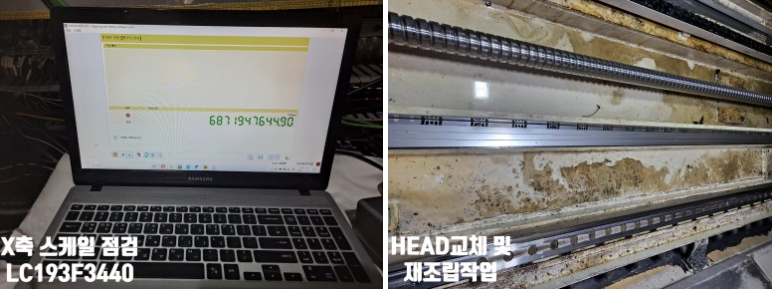

2. CNC Parameter 를 Scale 미사용으로 설정후 Heidenhain PWM20 (체크장비) 사용하여 신호점검작업
3. 상기 측정결과로 Scanning Head Unit 불량으로 인한 교체작업 진행함
4. X축 기계부 Slide cover 분해작업
5. X축 기존 Scanning Unit(LC193F 3440mm) 철거작업
6. 신규 Scanning Head unit(LC193F) 제품 확인 후 교체작업
7. Scale Housing Unit 정밀세척작업
8. Ass'y 재조립 후 alignment 및 원점 조정작업
9. CNC Parameter 조정 및 칩카바 정리작업
10. 담당자 입회하에 최종Test 완료
