#SM PM장비# W축 410번 오차과대 알람발생으로 하이덴하인 스케일 LB382 4440mm 헤드, 케이블교체와 하우징, 스…
페이지 정보
작성자 관리자 댓글 0건 조회 178회 작성일 24-01-03 13:56본문

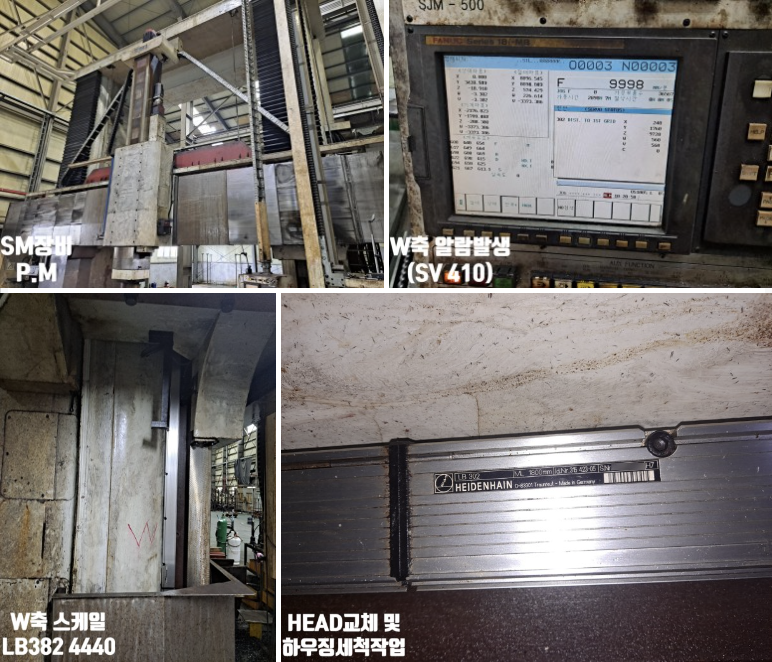

SM PM장비 / 화낙 18i-MB
* 현 상 : W축 SV410번 오차과대 알람발생
* SCALE : LB382 4440mm
* 작업내용
1. Scale 관련 CNC 및 Servo Parameter 확인작업
2. CNC Parameter 를 Scale 미사용으로 설정후 Heidenhain PWM9 (체크장비) 사용하여 신호점검작업
3. 상기 측정결과로 Scanning Head Unit 및 Adapter cable불량으로 인한 교체작업 진행함
4. W축 기계부 Slide cover 분해작업
5. W축 Scale Unit (LB382 4440mm) 철거작업
6. 신규 Scanning Head unit(LB382) 및 Adapter cable 확인 후 교체작업
7. Scale Housing Unit 및 Steel Tape 정밀세척작업
8. Ass'y 재조립 후 Alignment 및 출력신호 및 원점 조정작업
9. CNC Parameter 조정 및 칩카바 정리작업
10. 담당자 입회하에 최종Test 완료
