#호영기계 GEAR SHAPING M/C# X축 385, 386, 447번 알람발생으로 하이덴하인 스케일 LS703 270mm…
페이지 정보
작성자 관리자 댓글 0건 조회 164회 작성일 24-02-01 14:48본문
< 교체 후 >

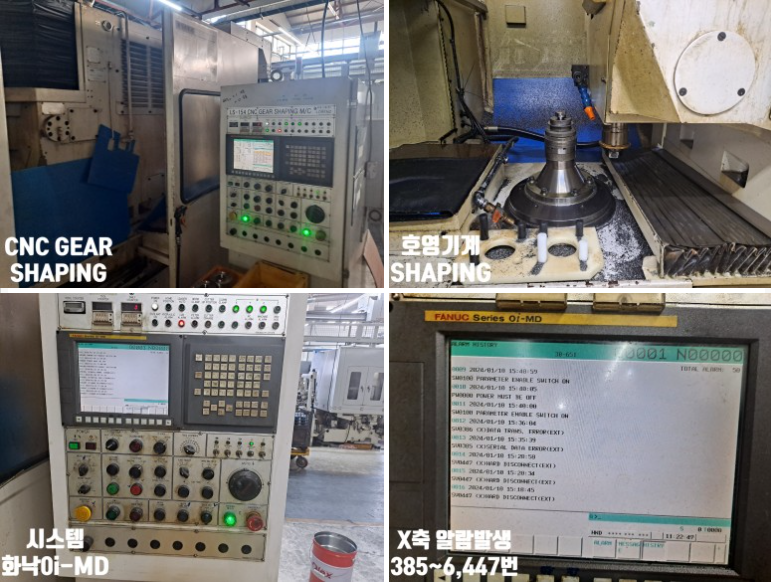

호영기계 GEAR SHAPING M/C장비 / 화낙 0i-MD
* 현 상 : X축 SV385번 SERIAL DATA ERROR(EXT)
SV386번 DATA TRANS. ERROR(EXT)
SV447번 HARD DISCONNECT(EXT) 알람발생
* SCALE : LS703 270mm
* 작업내용
1. Scale 관련 CNC 및 Servo Parameter 확인작업
2. CNC Parameter 를 Scale 미사용으로 설정후 Heidenhain PWM9 (체크장비) 사용하여 신호점검작업

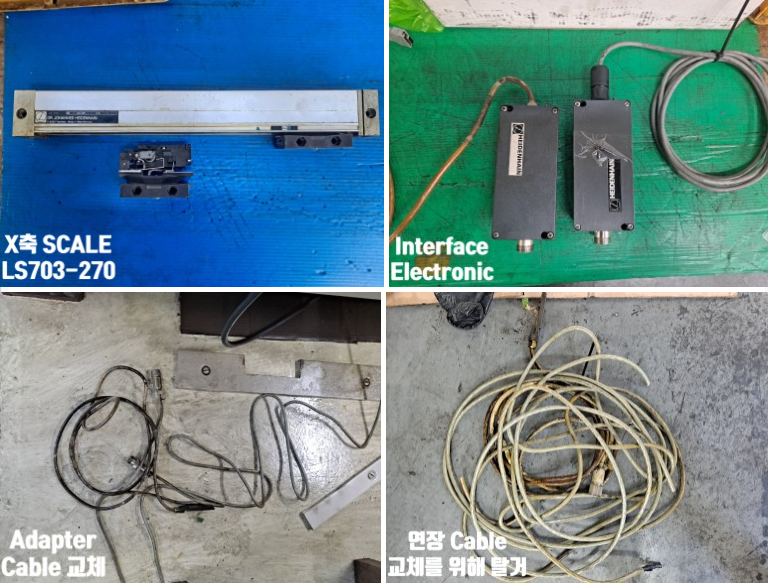

3. 상기 측정결과로 Scanning Head Unit 및 Adapter cable 및 Connecting cable 및

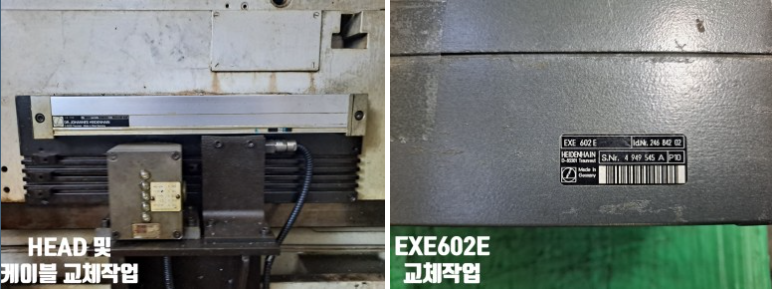

끝단 cable 및 Interface Electronics(EXE602) 불량으로 인하여 교체작업 진행함
4. X축 기계부 Slide cover 분해작업
5. X축 Scale Unit (LS703 270mm) 철거작업
6. 신규 Scanning Head unit(LS703) 외 부품들 확인 후 교체작업
7. Scale Housing Unit 정밀세척작업
8. Ass'y 재조립 후 Alignment 및 출력신호 및 원점 조정작업
9. CNC Parameter 조정 및 칩카바 정리작업
10. 담당자 입회하에 최종Test 완료
