#두산 공작기계 VC630/5AX# C축 펄스오류 발생으로 기존 엔코더 RCN2390F 탈거 후, 하이덴하인 앵글엔코더 RCN…

페이지 정보

작성자 관리자 댓글 0건 조회 175회 작성일 24-03-05 13:18

본문

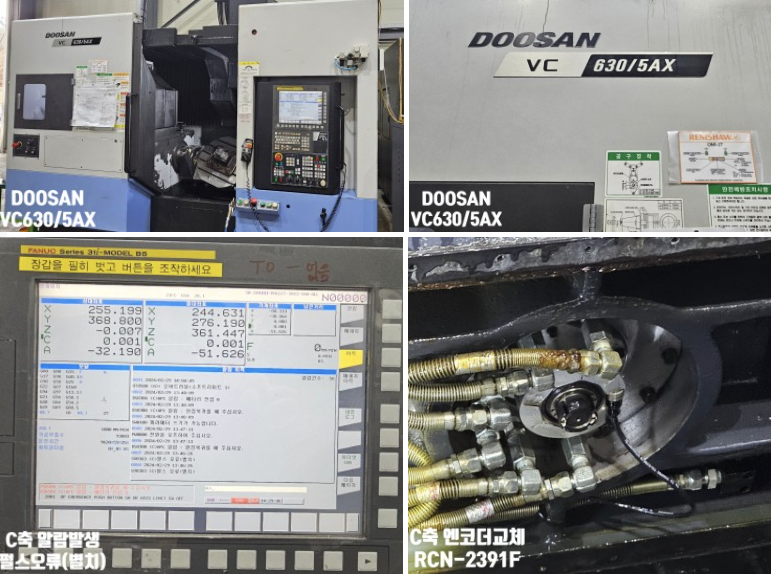

두산 VC630/5AX / 화낙 31i-MB5

* 현 상 : C축 펄스오류발생

* SCALE : RCN-2391F

* 작업내용

1. Scale 관련 CNC 및 Servo Parameter 확인작업

2. CNC Parameter 를 Scale 미사용으로 설정후 Heidenhain PWM20 (체크장비) 사용하여 신호점검작업

3. 상기 측정결과로 Angle Encoder 불량으로 인한 교체작업 진행함

4. 기계부 Slide cover 분해작업

5. C축 Angle Encoder (RCN-2390F) 철거작업

6. 신규 Angle Encoder (RCN-2391F) 및 Adapter cable 제품 확인 후 교체작업

7. Ass'y 재조립 후 Alignment 및 원점 조정작업

8. CNC Parameter 조정 및 칩카바 정리작업

9. 담당자 입회하에 최종Test 완료
