#OKK HCV860 MCT# X축 387번 검출기 별치알람 발생으로 기존 스케일 LC192F 2240mm 탈거 후, 하이덴하…
페이지 정보
작성자 관리자 댓글 0건 조회 154회 작성일 24-05-20 09:35본문
< 교체 후 >
OKK HM800 호리젠탈MCT / 화낙 310i-MA
* 현 상 : X축 387번 검출기 별치 알람발생
* SCALE : LC192F 2240mm
* 작업내용
1. Scale 관련 CNC Parameter 확인작업

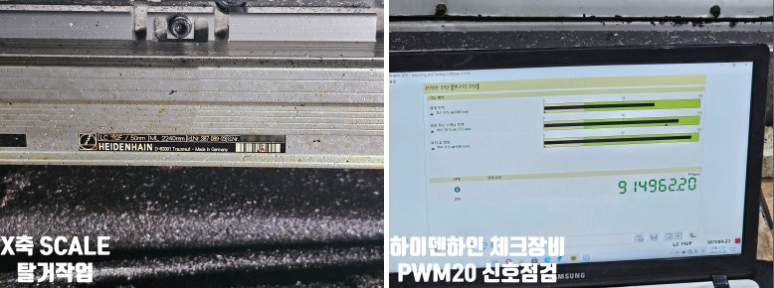

2. CNC Parameter 를 Scale 미사용으로 설정후 Heidenhain PWM20 (체크장비) 사용하여 신호점검작업
3. 상기 측정결과 Scale Unit (LC192F 2240mm) 불량으로 인한 교체작업 진행함
4. X축 기계부 Slide cover 분해작업
5. X축 기존 Scale Unit (LC192F 2240mm) 철거작업

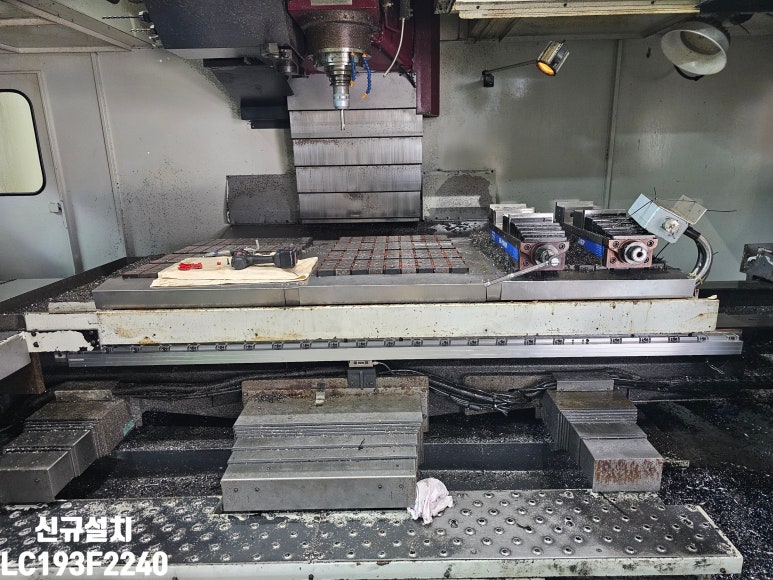

6. 신규 Scale Unit (LC193F 2240mm) & Adapter cable 제품 확인 후 설치작업
7. Ass'y 조립 후 Alignment 및 원점 조정작업
8. CNC Parameter 조정 및 칩카바 정리작업
9. 담당자 입회하에 최종Test 완료
