#화천 시리우스2500# X축 380, 383번 알람발생으로 기존 노후화된 스케일 탈거 후, 하이덴하인 스케일 LC193F 3…
페이지 정보
작성자 관리자 댓글 0건 조회 253회 작성일 24-06-03 10:45본문
< 교체 후 >

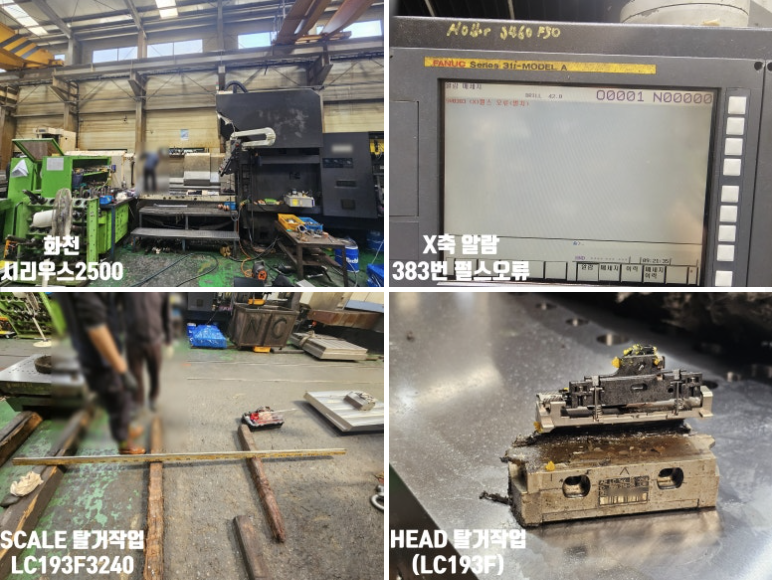

화천 시리우스2500 / 화낙 31i-MA
* 현 상 : X축 380번 (LED 별치), 383번 (Pulse miss 별치) 알람발생
* SCALE : LC193F 3240mm
* 작업내용
1. Scale 관련 CNC Parameter 확인작업
2. CNC Parameter 를 Scale 미사용으로 설정후 Heidenhain PWM20 (체크장비) 사용하여 신호점검작업
3. 상기 측정결과로 Scale Housing 내부 글라스 크랙 및 Head 파손으로 Ass'y 교체작업 진행함
4. X축 기계부 Slide cover 분해작업
5. X축 기존 Scanning Unit (LC193F 3240mm) 철거작업

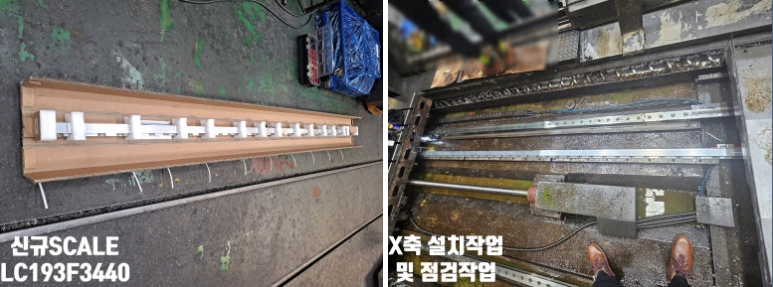

6. 신규 Scanning Unit (LC193F 3440mm) 제품 확인 후에 설치작업
7. Ass'y 재조립 후 Alignment 및 원점 조정작업
8. CNC Parameter 조정 및 칩카바 정리작업
9. 담당자 입회하에 최종Test 완료
