#두산 공작기계 DCM3260F# X축 스케일 불량으로 인해 하이덴하인 스케일 LB382 6440mm 신규설치작업
페이지 정보
작성자 관리자 댓글 0건 조회 307회 작성일 23-04-21 14:07본문

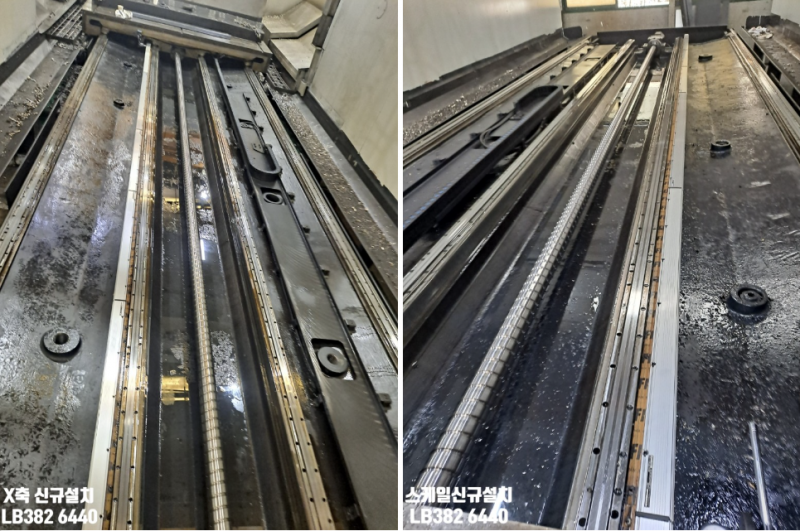

< 설치 후 >

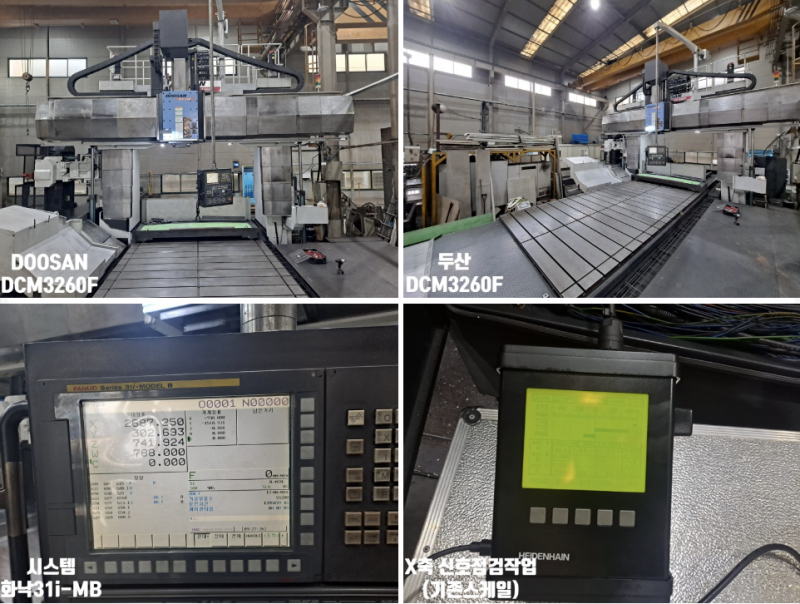

두산 DCM3260F / 화낙 31i-MB
* 현 상 : X축 신규설치
* SCALE : LB382 6440mm
* 작업내용
1. Scale 관련 CNC Parameter 확인작업
2. CNC Parameter 를 Scale 미사용으로 설정후 Heidenhain PWM9 (체크장비) 사용하여 신호점검작업
3. 상기 측정결과로 Scanning Unit 불량으로 인한 교체작업 진행함
4. X축 기계부 Slide cover 분해작업

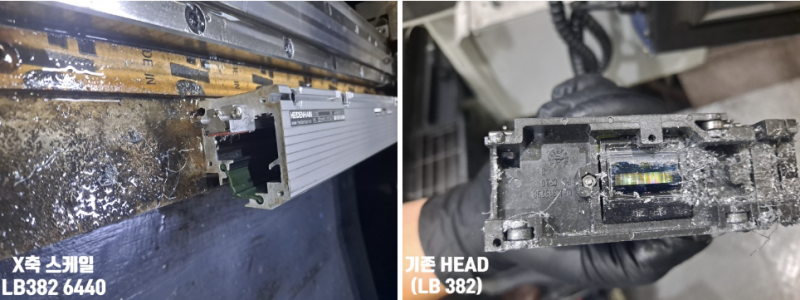

5. X축 기존 Scanning Unit (LB382 6440mm) 철거작업
6. 신규 Scanning unit (LB382 6440mm) 제품 확인 후 교체작업
7. Ass'y 재조립 후 Alignment 및 원점 조정작업
8. CNC Parameter 조정 및 칩카바 정리작업
9. 담당자 입회하에 최종Test 완료
