#HOFLER RAPID800# B축 원점복귀이상으로 하이덴하인 앵글엔코더 ERA880C 32000 헤드교체와 신호조정작업
페이지 정보
작성자 관리자 댓글 0건 조회 164회 작성일 23-06-08 14:13본문

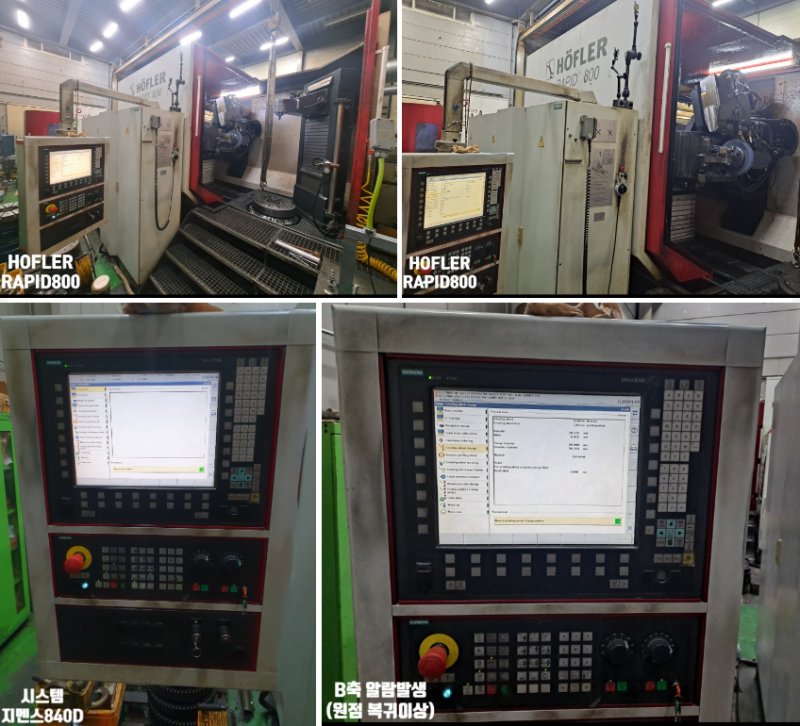

HOFLER RAPID800 / 지멘스 840D
* 현 상 : B축 원점복귀 이상
* SCALE : ERA880C
* 작업내용
1. Scale 관련 CNC Parameter 확인작업
2. CNC Parameter 를 Scale 미사용으로 설정후 Heidenhain PWM9 (체크장비) 사용하여 신호점검작업

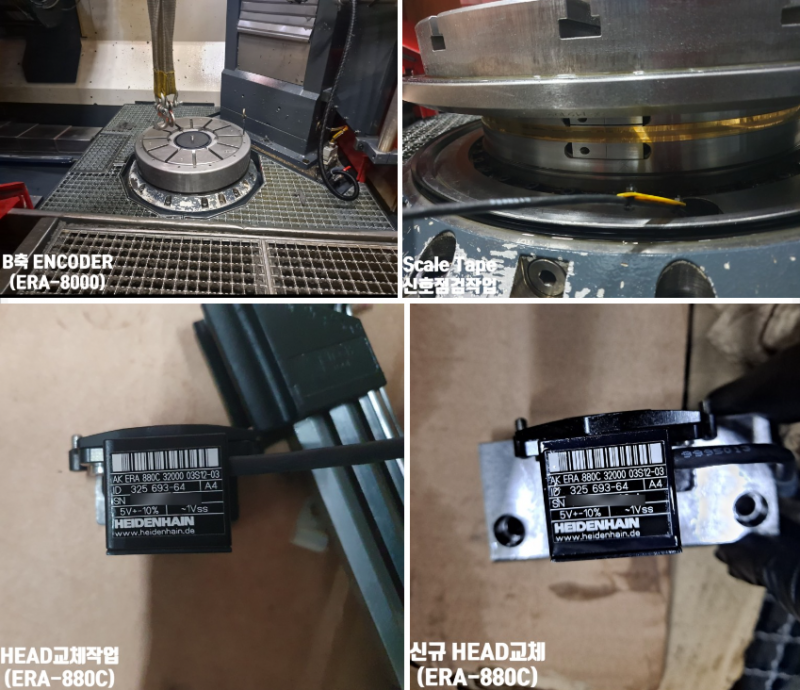

3. 상기 측정결과로 Scanning Head Unit 불량으로 인한 교체작업 진행함
4. B축 기존 Scanning Head Unit (ERA880C) 철거작업
5. 신규 Scanning Head unit (ERA880C) 제품 확인 후 교체작업
6. Ass'y 재조립 후 Alignment 및 원점 조정작업
7. CNC Parameter 조정 및 칩카바 정리작업
8. 담당자 입회하에 최종Test 완료
