#AWEA 5면가공기# Z축 단선알람발생으로 하이덴하인 스케일 LS177 840mm 헤드, 케이블교체와 하우징 정밀세척작업
페이지 정보
작성자 관리자 댓글 0건 조회 185회 작성일 23-06-19 14:24본문

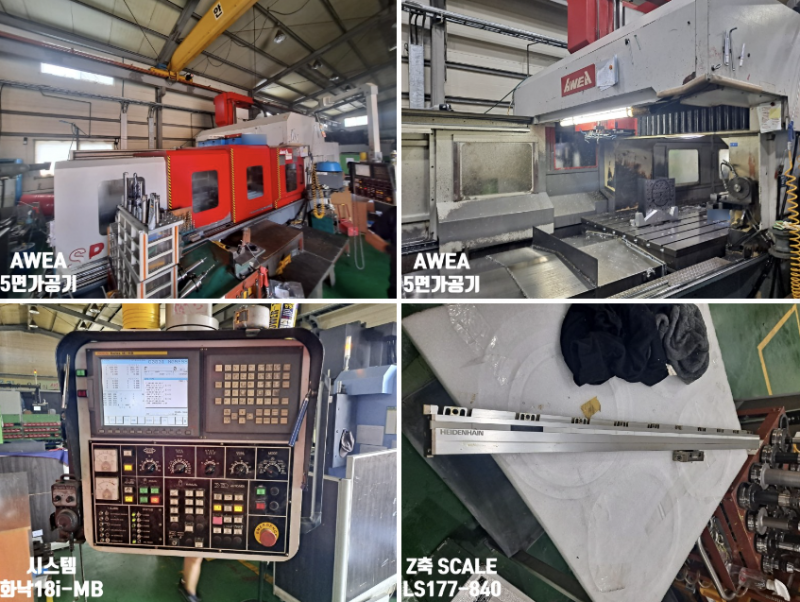

AWEA 5면가공기 / 화낙18i-MB
* 현 상 : Z축 단선알람발생
* SCALE : LS177 840mm
* 작업내용
1. Scale 관련 CNC Parameter 확인작업
2. CNC Parameter 를 Scale 미사용으로 설정후 Heidenhain PWM9 (체크장비) 사용하여 신호점검작업
3. 상기 측정결과로 Scanning Head Unit 및 Adapter cable 불량으로 인한 교체작업 진행함
4. Z축 기존 Scanning Unit (LS177 840mm) 철거작업
5. 신규 Scanning Head Unit (LS177) 제품 확인 후 교체작업
6. Scale Housing 정밀 세척작업 및 Adapter cable 교체작업
7. Ass'y 재조립 후 Alignment 및 원점 조정작업 및 칩카다 정리작업
8. 담당자 입회하에 최종Test 완료
