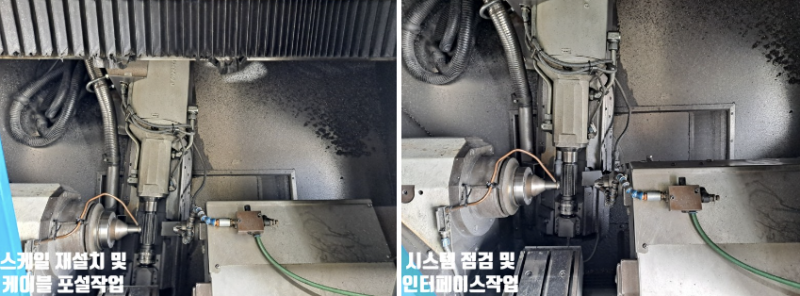

< HEAD 교체 후 >

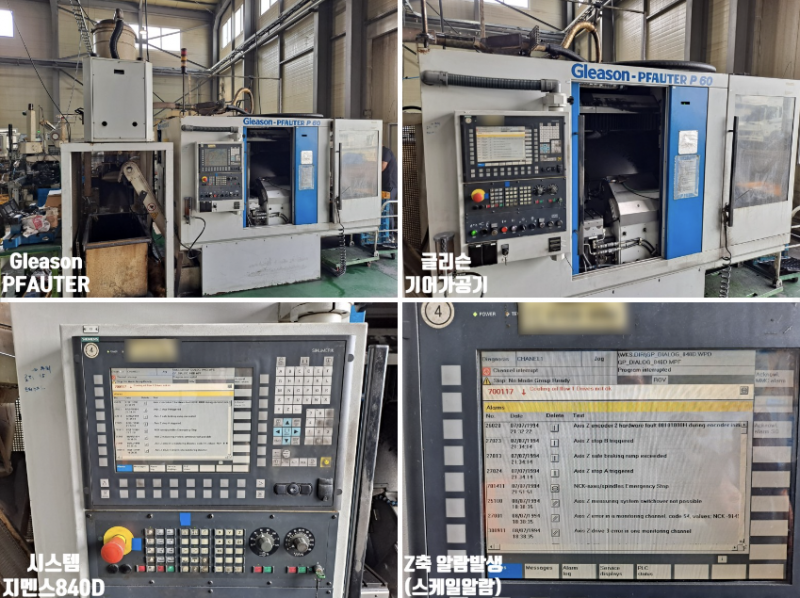

Gleason 기어가공기 / 지멘스 840D
* 현 상 : Z축 스케일알람발생
* SCALE : LC481 420mm
* 작업내용
1. Scale 관련 CNC Parameter 확인작업
2. CNC Parameter 를 Scale 미사용으로 설정후 Heidenhain PWM20 (체크장비) 사용하여 신호점검작업
3. 상기 측정결과로 Scanning Head Unit 및 Adapter cable 불량으로 인한 교체작업 진행함
4. Z축 기존 Scanning Unit (LC481 420mm) 철거작업
5. 신규 Scanning Head Unit (LC481) 제품 확인 후 교체작업
6. Scale Housing 정밀 세척작업 및 Adapter cable 교체작업
7. Ass'y 재조립 후 Alignment 및 원점 조정작업 및 칩카다 정리작업
8. 담당자 입회하에 최종Test 완료
