설치사례

#전용기# X축 알람발생으로 RSF 하이덴하인 스케일 MS25.04-0M 교체작업

페이지 정보

작성자 관리자 댓글 0건 조회 231회 작성일 23-07-04 11:11

본문

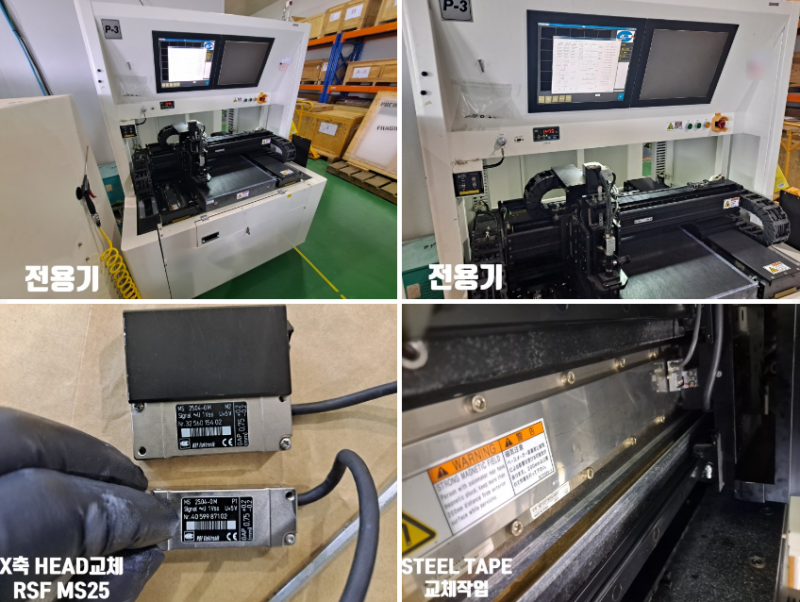

전용기 / 전용시스템

* 현 상 : X축 알람발생

* SCALE : RSF MS25.04-0M

* 작업내용

1. Scale 관련 CNC 및 Servo Parameter 확인작업

2. CNC Parameter 를 Scale 미사용으로 설정후 Heidenhain Check장비 사용하여 신호점검작업

3. 상기 측정결과로 Scanning Unit 불량으로 인한 교체작업 진행함

4. X축 Scanning Unit 철거작업

5. Scanning unit RSF (MS25.04-0M) 제품 확인 후 교체작업

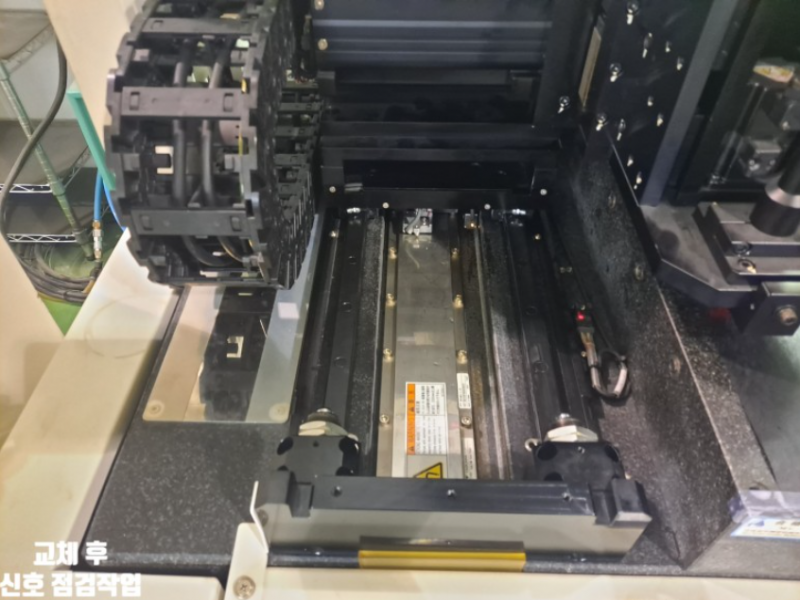

6. Ass'y 재조립 후 Alignment 및 원점 조정작업

7. 담당자 입회하에 최종Test 완료
