#비젼와이드 5축가공기# Y축 90번 알람발생으로 하이덴하인 스케일 LB382C 3840mm 헤드교체와 하우징 정밀세척작업
페이지 정보
작성자 관리자 댓글 0건 조회 221회 작성일 23-07-19 14:26본문

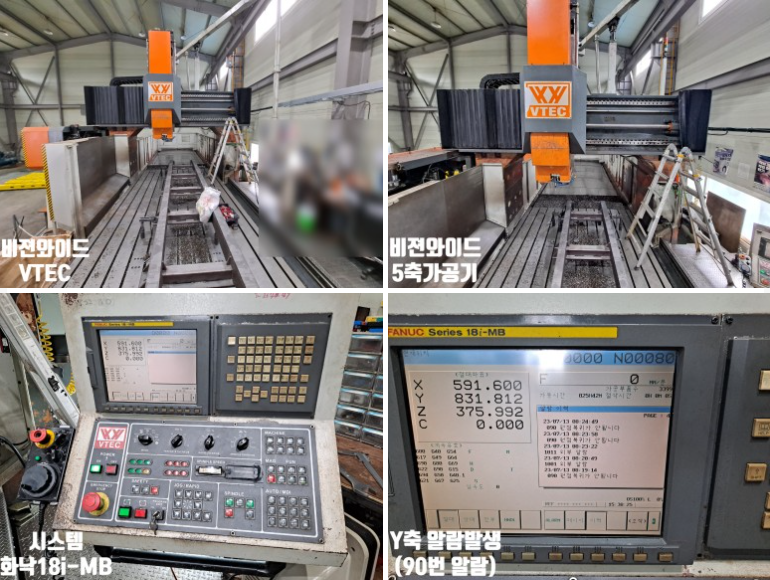

비젼와이드 VTEC / 화낙18i-MB
* 현 상 : Y축 90번 알람발생
* SCALE : LB382C 3840mm
* 작업내용
1. Scale 관련 CNC 및 Servo Parameter 확인작업
2. CNC Parameter 를 Scale 미사용으로 설정후 Heidenhain PWM9 (체크장비) 사용하여 신호점검작업
3. 상기 측정결과로 Scanning Head Unit 불량으로 인한 교체작업 진행함
4. Y축 기계부 Slide cover 분해작업
5. Y축 Scale Unit (LB382C 3840mm) 탈거 및 정밀세척작업
6. Scanning head unit(LB382C) 제품 확인 후 교체작업
7. Ass'y 재조립 후 Alignment 및 원점 조정작업
8. CNC Parameter 조정 및 칩카바 정리작업
9. 담당자 입회하에 최종Test 완료
