#나가세(NAGASE) 연삭기# Z축 기존 소니(SONY) 스케일 BS75A-360 철거 후, 하이덴하인 스케일 LF485 4…
페이지 정보
작성자 관리자 댓글 0건 조회 367회 작성일 22-08-29 11:19본문
< 교체 후 >

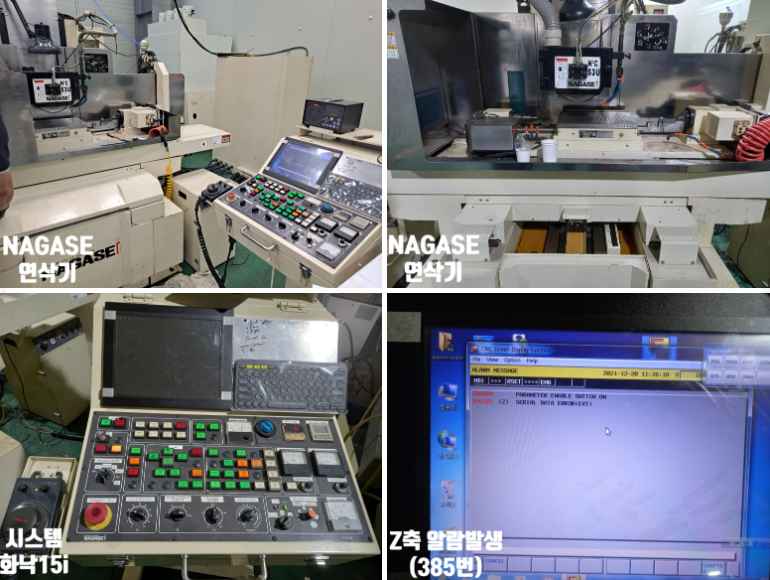

NAGASE 연삭기 / 화낙 15i
* 현 상 : Z축 385번(시리얼데이터) 알람발생
* SCALE : LF485 450mm
* 작업내용
1. Scale 관련 CNC Parameter 확인작업
2. CNC Parameter 를 Scale 미사용으로 설정후 신호점검작업
3. 상기 측정결과로 Scanning Unit 불량으로 인한 교체작업 진행함
(기존 SONY BS75A Series는 단종으로 하이덴하인 LF485 Series로 대체함)
4. Z축 기계부 Slide cover 분해작업

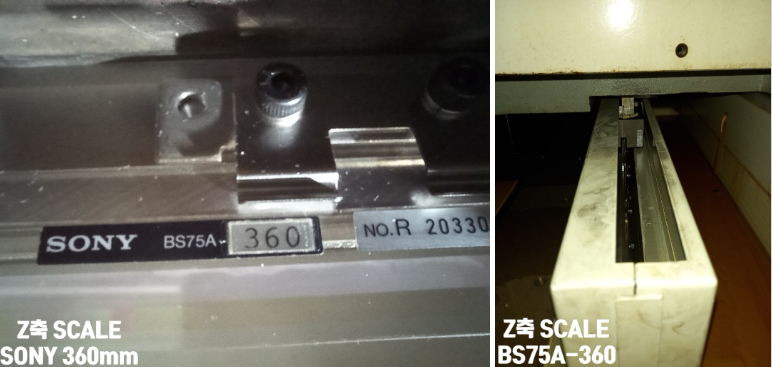

5. Z축 기존 Scanning Unit(SONY BS75A-360mm) 철거작업

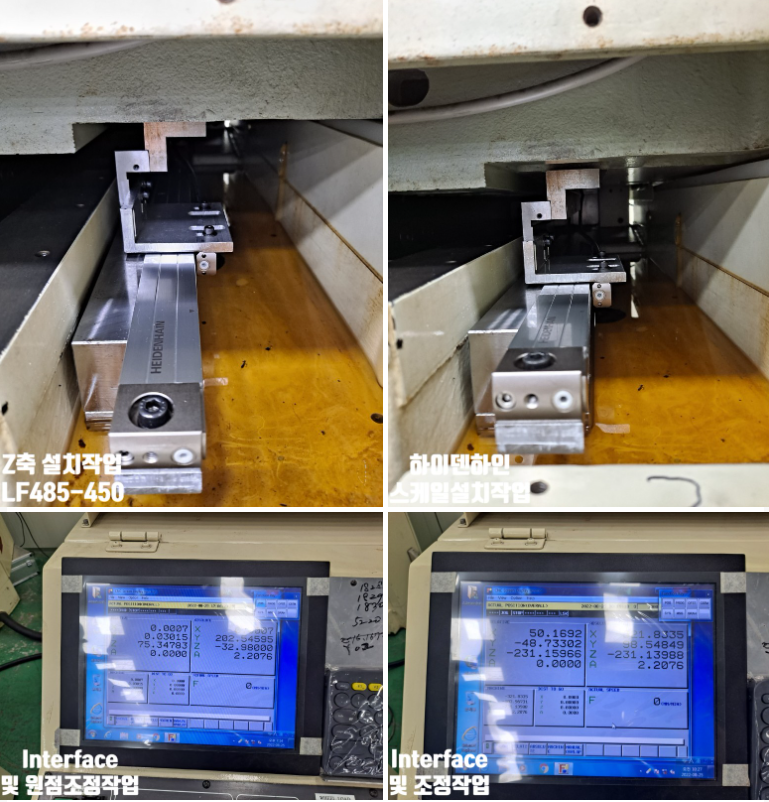

6. 신규 Scanning unit(LF485 450mm) 제품 확인 후 교체작업
7. Ass'y 재조립 후 Alignment 및 Interface 및 원점조정작업
8. CNC Parameter 조정 및 칩카바 정리작업
9. 담당자 입회하에 최종Test 완료
