#화천 시리우스2500L# Y축 소프트디스커넥터 알람발생으로 하이덴하인 스케일 LS177 2640mm 헤드교체와 하우징 정밀세…

페이지 정보

작성자 관리자 댓글 0건 조회 259회 작성일 22-09-23 10:09

본문





< 교체 후 >

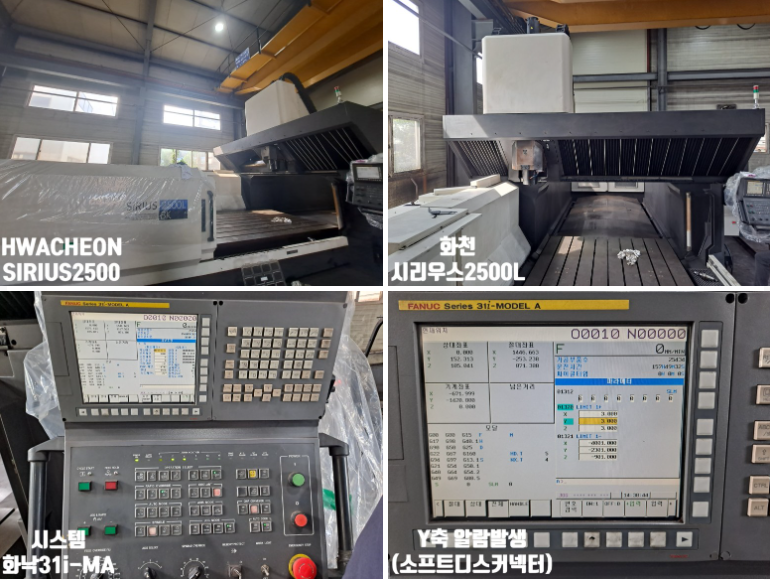

화천 시리우스2500L / 화낙 31i-MA

* 현 상 : Y축 소프트디스커넥터 알람발생

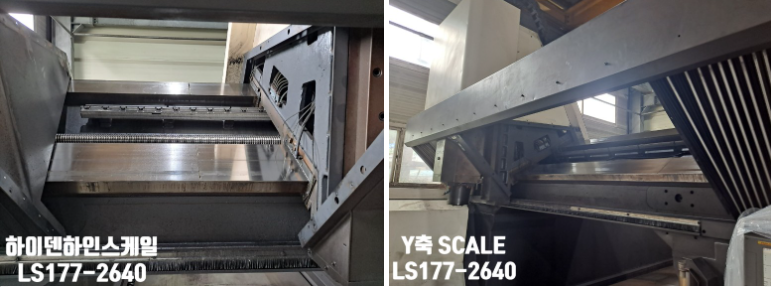

* SCALE : LS177 2640mm

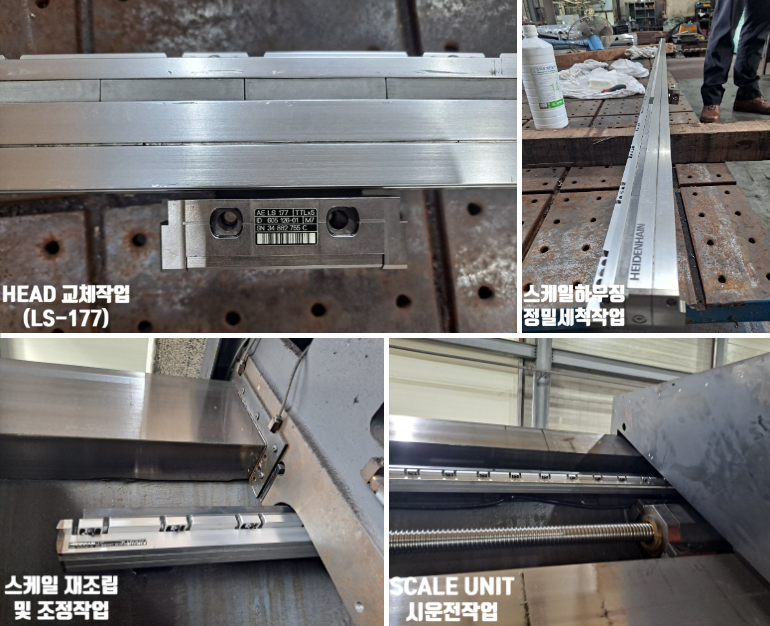

* 작업내용

1. Scale 관련 CNC Parameter 확인작업

2. CNC Parameter 를 Scale 미사용으로 설정후 Heidenhain PWM9 (체크장비) 사용하여 신호점검작업

3. 상기 측정결과로 Scanning Head Unit 불량으로 인한 교체작업 진행함

4. Y축 기계부 Slide cover 분해작업

5. Y축 기존 Scanning Unit(LS177 2640mm) 철거작업

6. 신규 Scanning Head unit(LS177) 제품 확인 후 교체작업

7. Scale Housing Unit 정밀세척작업

8. Ass'y 재조립 후 alignment 및 원점 조정작업

9. CNC Parameter 조정 및 칩카바 정리작업

10. 담당자 입회하에 최종Test 완료
