#에스엔티(S&T) H350 Gear Hobbing Machine# X축 하드웨어 폴트알람발생으로 하이덴하인 스케일 LC185…
페이지 정보
작성자 관리자 댓글 0건 조회 298회 작성일 22-06-15 15:30본문

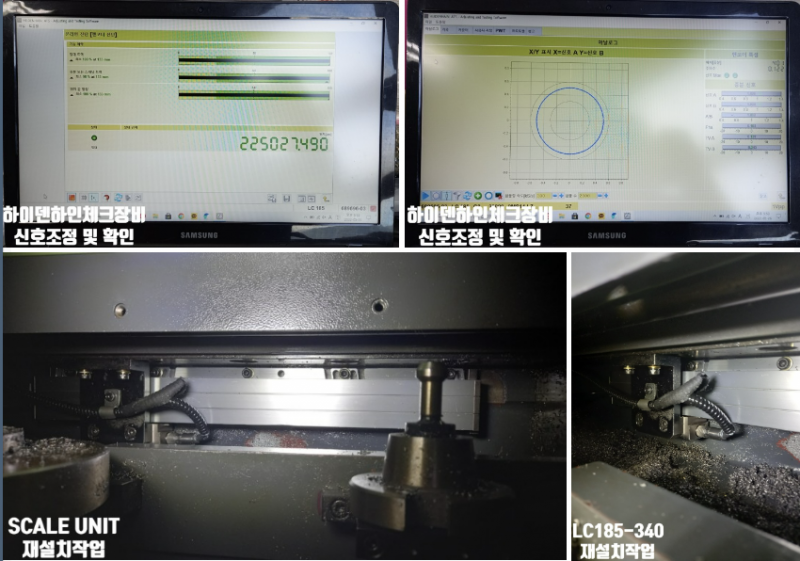

< 교체 후 >

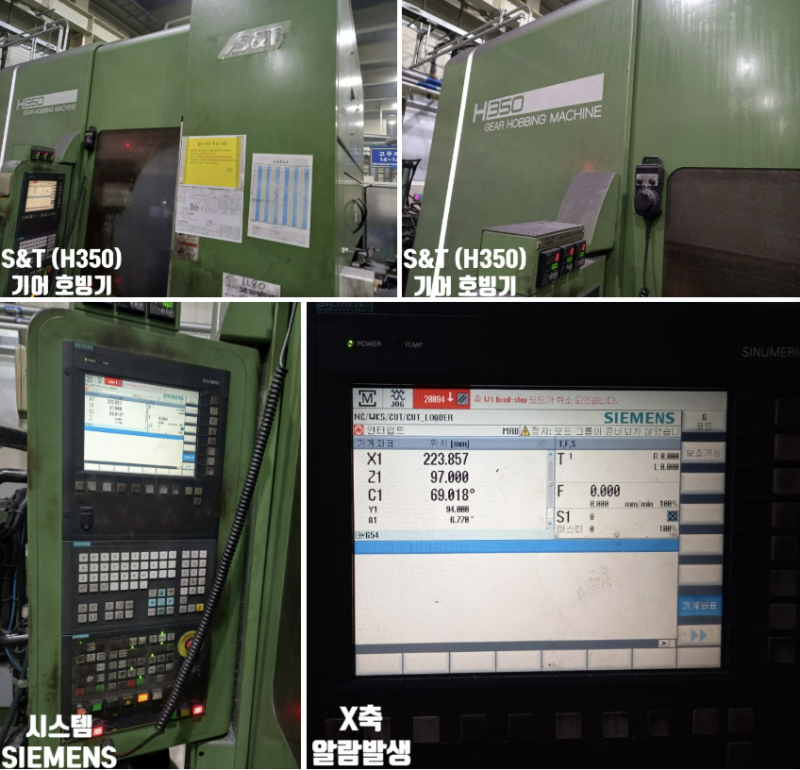

S&T H350 Gear Hobbing Machine / 지멘스840D
* 현 상 : X축 하드웨어 폴트알람발생
* SCALE : LC185 340mm
* 작업내용 :
1. Scale 관련 CNC Parameter 확인작업
2. CNC Parameter 를 Scale 미사용으로 설정후 Heidenhain PWM21 (체크장비) 사용하여 신호점검작업
3. 상기 측정결과로 Scanning Head Unit 불량으로 인한 교체작업 진행함
4. X축 기계부 Slide cover 분해작업
5. X축 Scale housing unit 및 실링립 분해 및 세척작업
6. Scanning head unit(LC185) 제품 확인 후 교체작업
7. Ass'y 재조립 후 alignment 및 Interface 조정작업
8. CNC Parameter 조정 및 칩카바 정리작업
9. 담당자 입회하에 최종Test 완료
