한국스케일 | #비젼와이드 VTEC# X축 410, 448번 알람발생으로 하이덴하인 스케일 LB382C 4440mm 헤드교체와 하우징 정밀세척작업

#비젼와이드 VTEC# X축 410, 448번 알람발생으로 하이덴하인 스케일 LB382C 4440mm 헤드교체와 하우징 정밀세…

작성자 관리자 댓글 0건 조회 280회 작성일 22-06-15 15:34

비젼와이드 VTEC 5축가공기 / 화낙 18i-MB

* 현 상 : X축 410번, 448번 알람발생

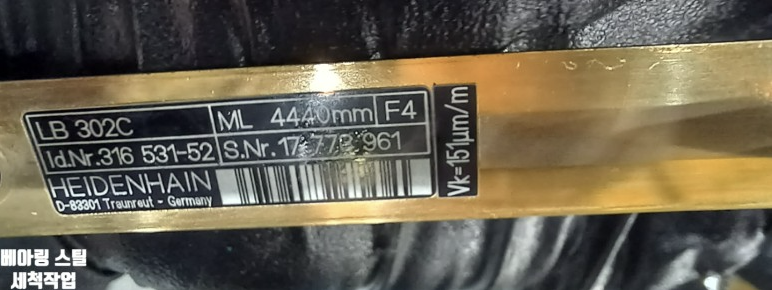

* SCALE : LB382C 4440mm

* 작업내용

1. Scale 관련 CNC Parameter 확인작업

2. CNC Parameter 를 Scale 미사용으로 설정후 Heidenhain PWM9 (체크장비) 사용하여 신호점검작업

3. 상기 측정결과로 Scanning Head Unit 및 Adapter cable 불량으로 인한 교체작업 진행함

4. X축 기계부 Slide cover 분해작업

5. X축 Scale housing unit 및 실링립 분해 및 세척작업

6. Scanning head unit(LB382C) 및 Adapter cable 9m 제품 확인 후 교체작업

7. Ass'y 재조립 후 alignment 및 Interface 조정작업

8. CNC Parameter 조정 및 칩카바 정리작업

9. 담당자 입회하에 최종Test 완료
