설치사례

화천 시리우스850 / 화낙 18i-MB

​

* 현 상 : 스케일이 없는 X,Y,Z축 신규 SCALE 설치작업

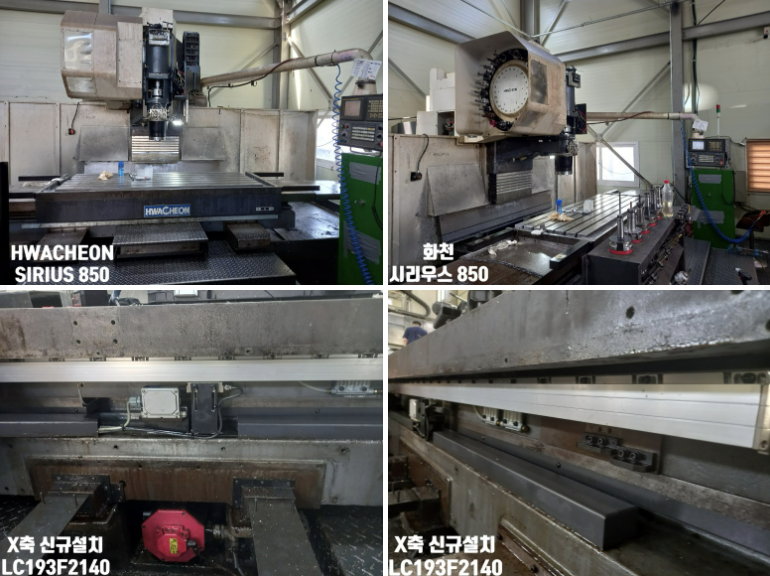

* SCALE : X축 LC193F 2140mm

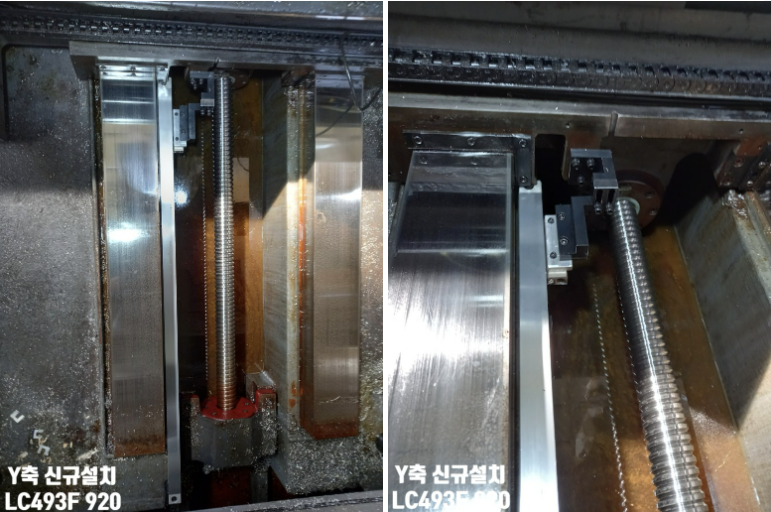

Y축 LC493F 920mm

Z축 LC193F 1040mm

* 작업내용

1. Scale 관련 CNC Parameter 확인 및 Servo Parameter 확인작업

2. 기존 기계부 Slide cover 분해작업

3. 귀사의 담당자 입회하에 신규 Scale Ass'y 개봉및 확인

4. Scale housing Guideway 에 취부및 alignment 조정작업

5. Scanning head 취부관련 Bracket 위치조정및 조립작업

6. Mounting gauge 이용하여 scanning head 조립및 조정작업

7. Heidenhain check PWM20 분석측정기 사용하여 신호 정밀 Check및 확인작업

8. Fanuc System Scale Interface SDU Card 외 광케이블 외부품 설치작업

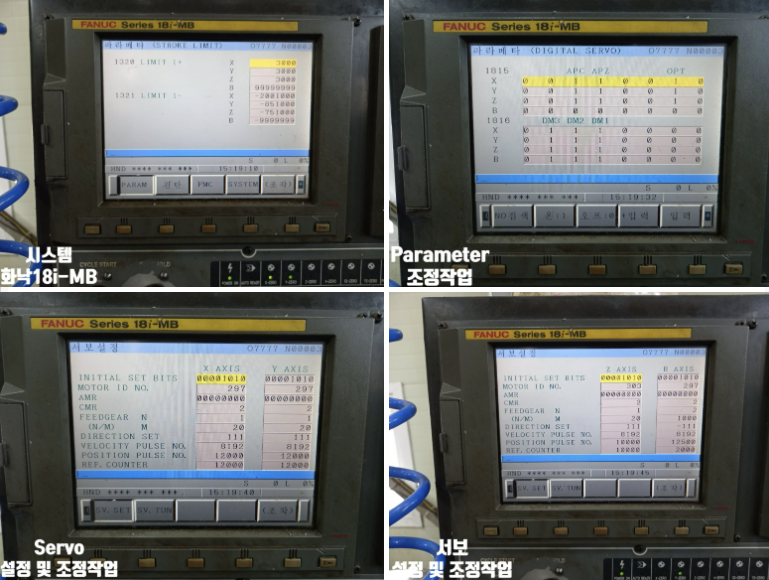

9. Fanuc System Scale Interface작업 및 parameter servo 튜닝 셋팅작업

10. CNC Parameter 를 Scale사용으로 설정하여 이송및 test

11. Ass'y 재조립 후 alignment 및 Interface 조정작업

12. CNC Parameter 조정 및 칩카바 정리작업

13. Laser pitch 보정작업 (X,Y,Z,볼바)

14. 담당자 입회하에 최종Test 완료
