설치사례

#하트포드 5면가공기# X축 스케일이상으로 하이덴하인 스케일 LB382C 3440mm 테이프스케일(Tape scale)와 실링…

페이지 정보

작성자 관리자 댓글 0건 조회 330회 작성일 22-06-22 09:31

본문

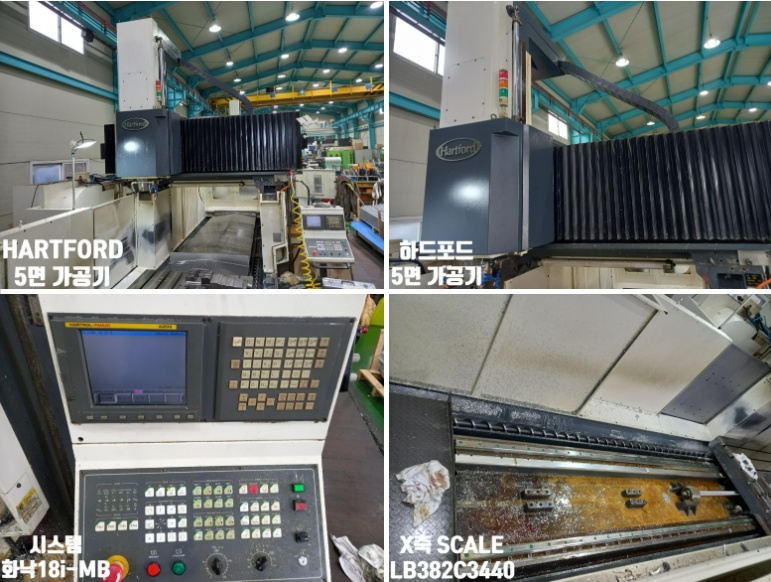

하트포드 5면가공기 / FANUC 31i-MB

* 현 상 : X축 SCALE 이상발생

* SCALE : LB382C 3440mm

* 작업내용 :

1. Scale 관련 CNC Parameter 확인작업

2. CNC Parameter 를 Scale 미사용으로 설정후 Heidenhain PWM9 (체크장비) 사용하여 신호점검작업

3. 상기 측정결과로 Scale Steel Tape 및 Sealing Lip 불량으로 인한 교체작업 진행함

4. X축 기계부 Slide cover 분해작업

5. X축 Scale housing unit 및 실링립 분해작업

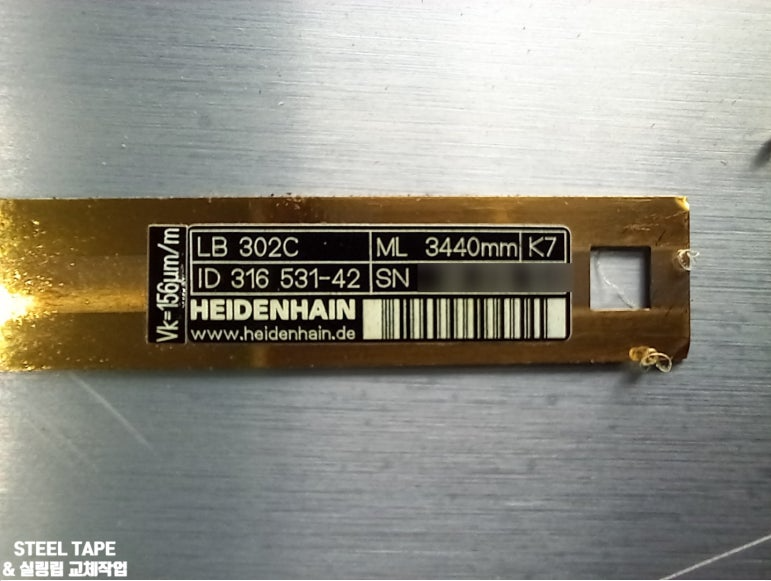

6. Scale Steel Tape 및 Sealing Lip 제품 확인 후 교체작업

7. Scanning Head Unit(LB382C) 세척작업

8. Ass'y 재조립 후 alignment 조정작업

9. CNC Parameter 조정 및 칩카바 정리작업

10. 담당자 입회하에 최종Test 완료
