설치사례

#한국정밀기계(HNK) PM장비# Y축 오차발생으로 하이덴하인 스케일 LB382 5640mm 헤드교체와 하우징 정밀세척작업

페이지 정보

작성자 관리자 댓글 0건 조회 405회 작성일 22-06-29 13:57

본문





< 교체 후 >

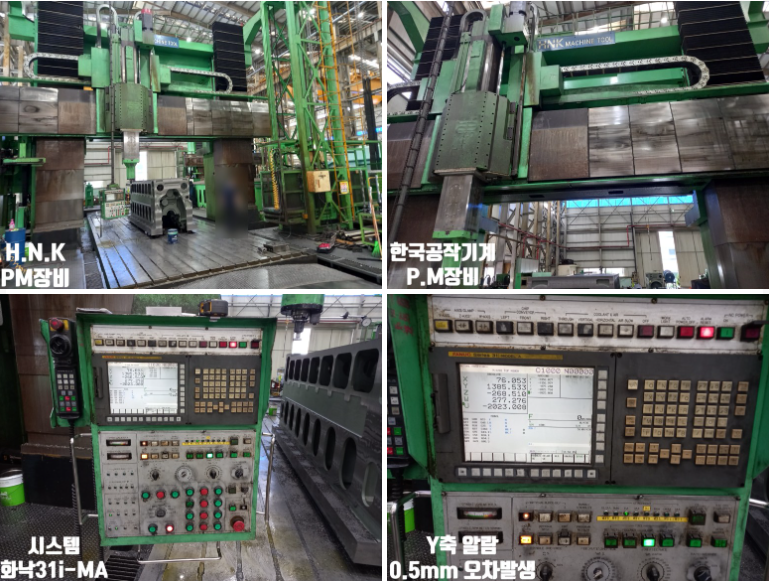

HNK PM장비 / 화낙 31i-MA

* 현 상 :Y축 반복정도시 0.5mm 오차발생

* SCALE : LB382 5640mm

* 작업내용

1. Scale 관련 CNC Parameter 확인작업

2. CNC Parameter 를 Scale 미사용으로 설정후 Heidenhain PWM9 (체크장비) 사용하여 신호점검작업

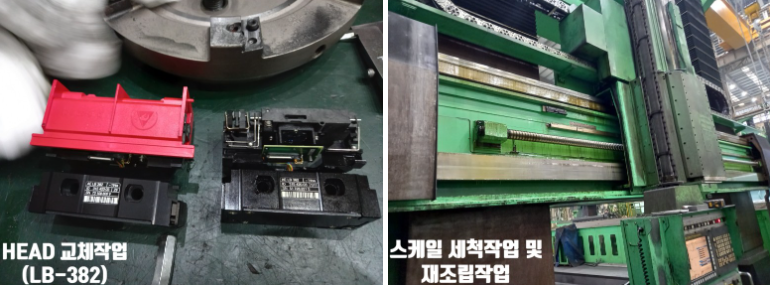

3. 상기 측정결과로 Scanning Head Unit 불량으로 인한 교체작업 진행함

4. Y축 기계부 Slide cover 분해작업

5. Y축 Scale housing unit & Scale Steel Tape 분해 및 세척작업

6. Scanning head unit(LB382) 제품 확인 후 교체작업

7. Ass'y 재조립 후 alignment 및 원점 조정작업

8. CNC Parameter 조정 및 칩카바 정리작업

9. 담당자 입회하에 최종Test 완료
