#하트포드 문형머시닝센터# X축 90번 알람발생으로 하이덴하인 스케일 LB382C 5240mm 헤드교체와 하우징 정밀세척작업
페이지 정보
작성자 관리자 댓글 0건 조회 349회 작성일 22-07-01 10:22본문
< 교체 후 >

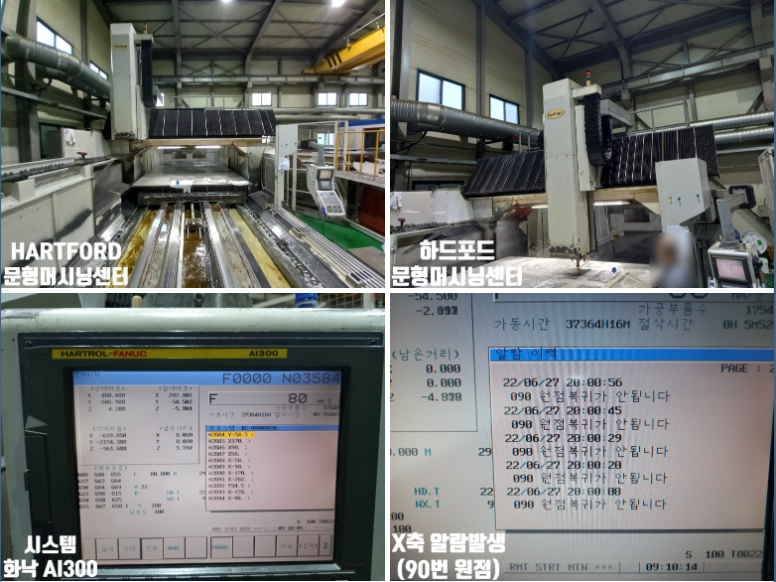

하트포드 문형머시닝센터 / 화낙 AI-300
* 현 상 : X축 90번 알람발생
* SCALE : LB382C 5240mm
* 작업내용
1. Scale 관련 CNC Parameter 확인작업
2. CNC Parameter 를 Scale 미사용으로 설정후 Heidenhain PWM9 (체크장비) 사용하여 신호점검작업
3. 상기 측정결과로 Scanning Head Unit 불량으로 인한 교체작업 진행함
4. X축 기계부 Slide cover 분해작업

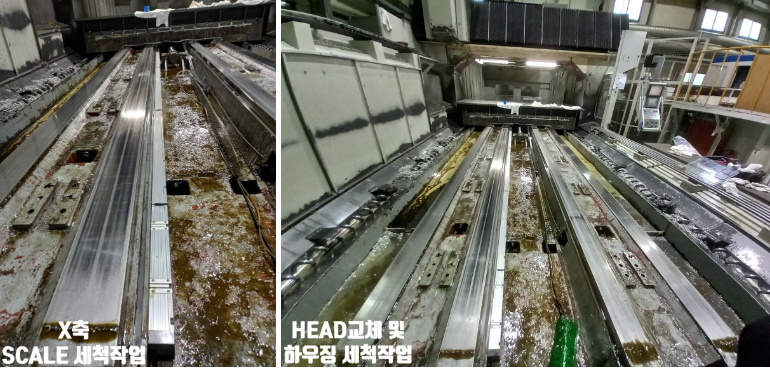

5. X축 Scale housing unit 분해 및 세척작업

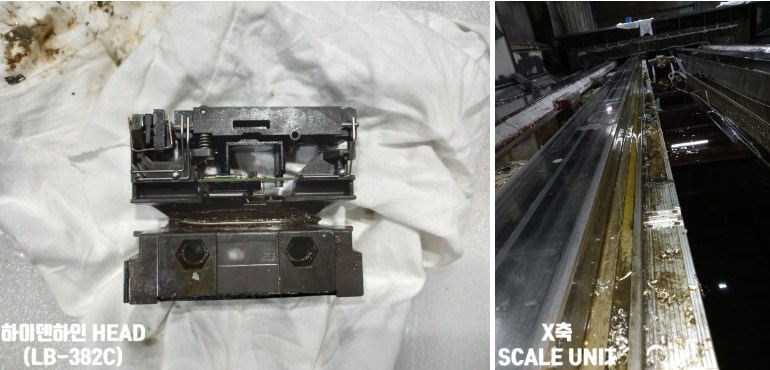

6. Scanning head unit(LB382C) 제품 확인 후 교체작업
7. Ass'y 재조립 후 alignment 및 원점 조정작업
8. CNC Parameter 조정 및 칩카바 정리작업
9. 담당자 입회하에 최종Test 완료
