설치사례

비젼와이드 5면가공기 / 화낙 31i-MB

​

* 현 상 : Z축 385번 시리얼데이터 알람발생

* SCALE : LC195F 1340mm

* 작업내용 :

1. Scale 관련 CNC Parameter 확인작업

2. CNC Parameter 를 Scale 미사용으로 설정후 Heidenhain PWM20 (체크장비) 사용하여 신호점검작업

3. 상기 측정결과로 Scanning Head Unit 불량으로 인한 교체작업 진행함

4. Z축 기계부 Slide cover 분해작업

5. Z축 Scale housing unit 및 실링립 분해 및 세척작업

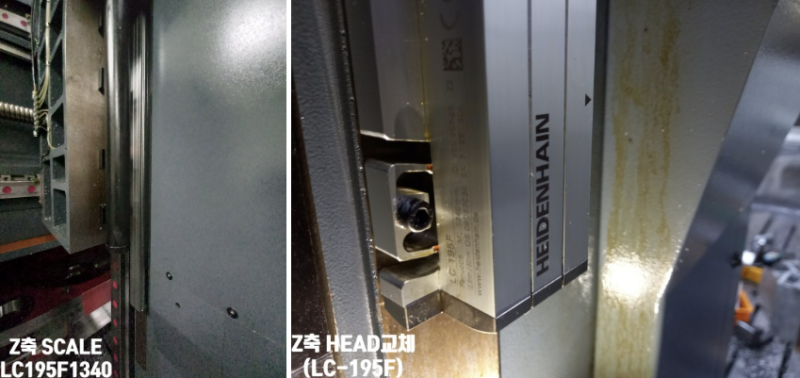

6. Scanning head unit(LC195F) 제품 확인 후 교체작업

7. Ass'y 재조립 후 alignment 및 Interface 조정작업

8. CNC Parameter 조정 및 칩카바 정리작업

9. 담당자 입회하에 최종Test 완료
