설치사례

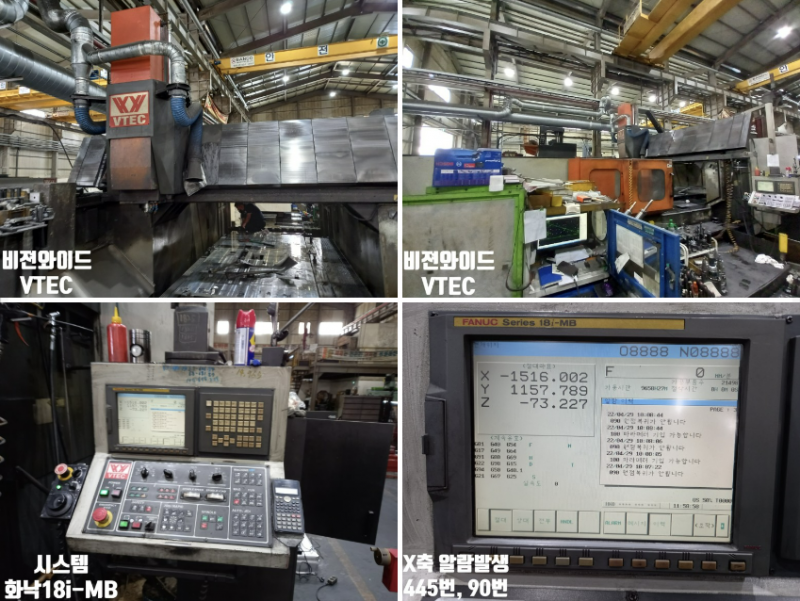

비젼와이드 5면가공기 / 화낙 18i-MB

​

* 현 상 : X축 445번 소프트디스커넥터 알람발생

90번 원점 알람발생

* SCALE : LB382C 4240mm

* 작업내용

1. Scale 관련 CNC Parameter 확인작업

2. CNC Parameter 를 Scale 미사용으로 설정후 Heidenhain PWM9 (체크장비) 사용하여 신호점검작업

3. 상기 측정결과로 Scanning Head Unit 불량으로 인한 교체작업 진행함

4. X축 기계부 Slide cover 분해작업

5. X축 Scale housing unit 및 실링립 분해 및 세척작업

6. Scanning head unit(LB382C) 제품 확인 후 교체작업

7. Ass'y 재조립 후 alignment 및 Interface 조정작업

8. CNC Parameter 조정 및 칩카바 정리작업

9. 담당자 입회하에 최종Test 완료

​
