#한국정밀기계(HNK) 턴밀12/16# Z축 치수이상 알람발생으로 하이덴하인 스케일 LS176 1040mm 헤드교체와 하우징 …

페이지 정보

작성자 관리자 댓글 0건 조회 375회 작성일 22-06-15 14:33

본문




< 교체 후 >

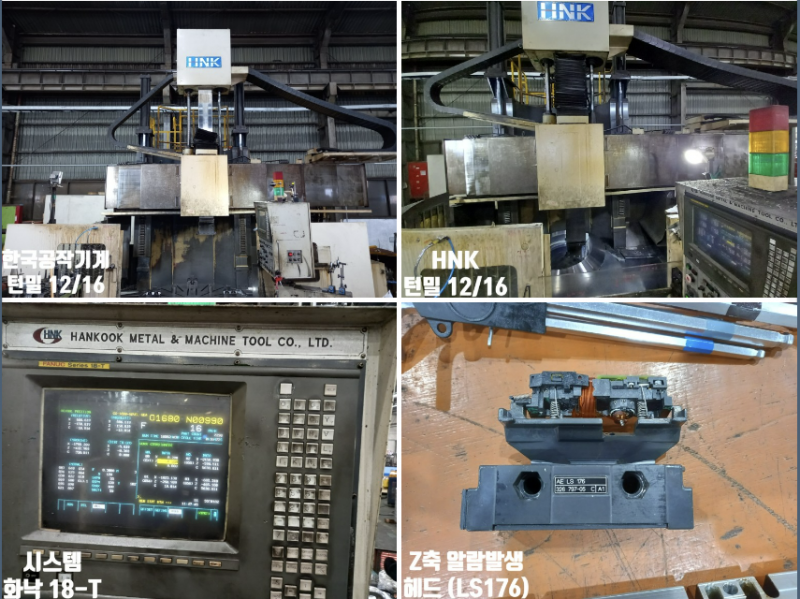

HNK 턴밀12/16 / 화낙 18T

* 현 상 : Z축 치수이상으로 알람발생

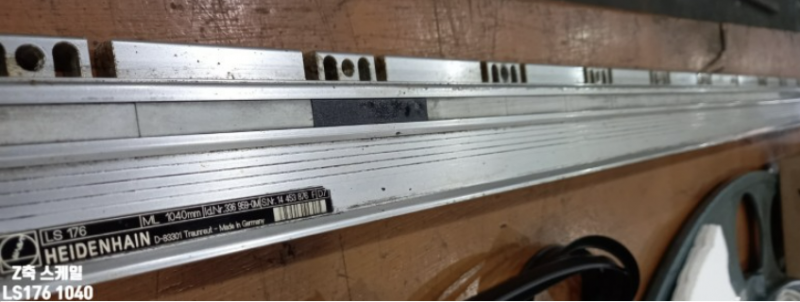

* SCALE : LS176 1040mm

* 작업내용 :

1. Z축 CNC Parameter를 Scale 미사용으로 설정 후 Heidenhain 체크장비PWM9 점검작업

2. 상기 측정결과 Scanning head unit 불량으로 인한 교체작업 진행함

3. Z축 기계부 Slide cover 분해작업

4. Z축 Scale housing unit 및 실링립 분해 및 세척작업

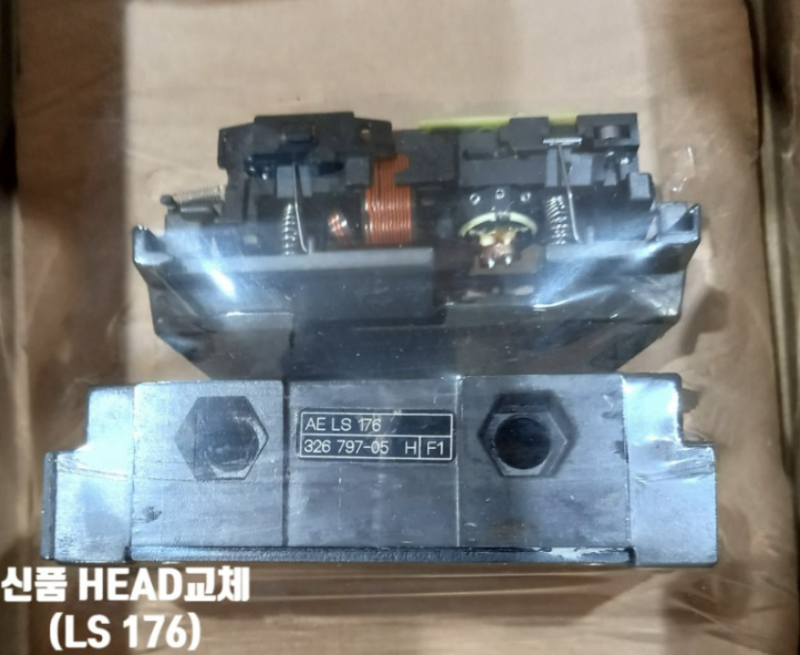

5. Scanning head unit(LS176) 제품 확인 후 교체작업

6. Ass'y 재조립 후 alignment 조정작업

7. CNC Parameter 조정 및 칩카바 정리작업

8. 담당자 입회하에 최종Test 완료
