#OKK MCT# Y축 387번 언노멀 알람발생으로 기존 스케일 LC192F 1040mm 철거 후, 하이덴하인 스케일 LC19…
페이지 정보
작성자 관리자 댓글 0건 조회 368회 작성일 22-06-15 14:43본문
< 교체 후 >

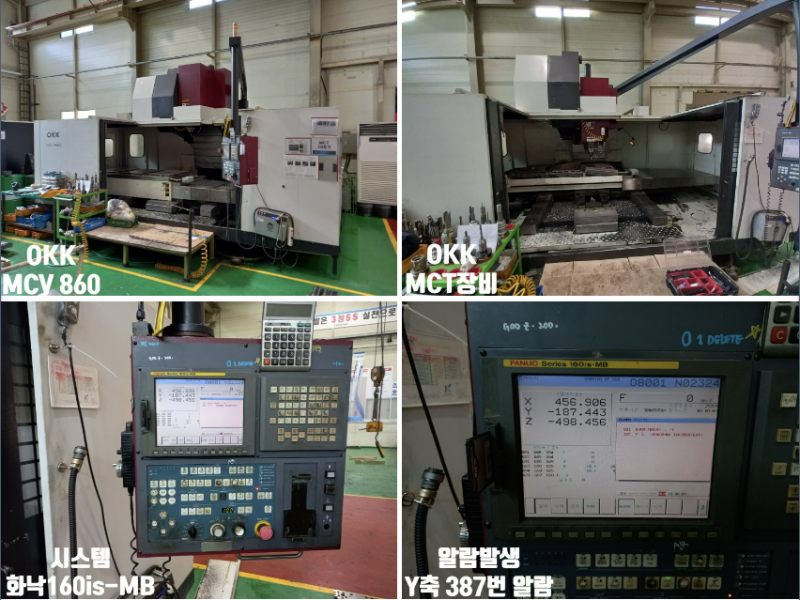

OKK MCV860 / 화낙 160is-MB
* 현 상 : Y축 387번 ABNORMAL 알람발생
* SCALE : LC193F 1040mm
* 작업내용 :
1. CNC Parameter 를 Scale 미사용으로 설정후 Heidenhain PWM20 (체크장비) 사용하여 신호점검작업
2. 상기 측정결과로 Scanning Unit 불량으로 인한 교체작업 진행함
3. Y축 기계부 Slide cover 분해작업

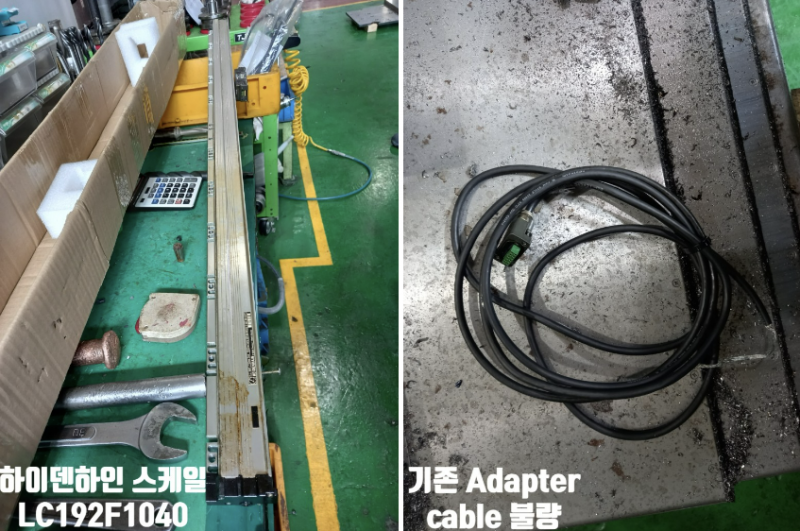

4. 기존 Scale Unit LC192F 1040mm과 Cable 철거작업

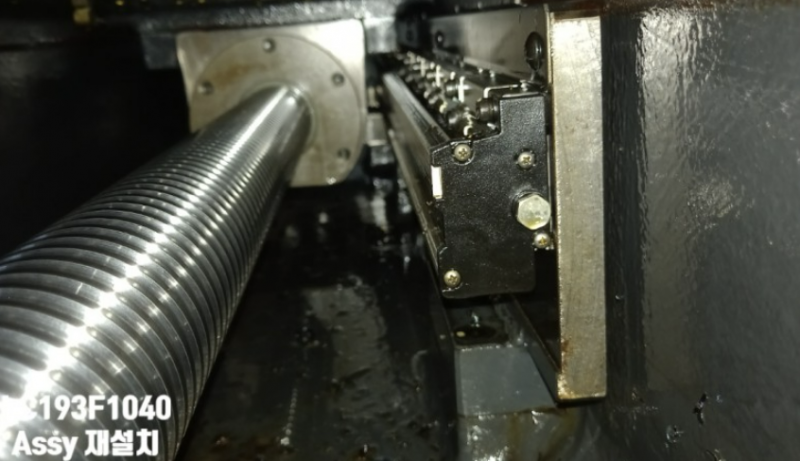

5. Y축 신규 Scale unit LC193F 1040mm와 Cable 제품확인 후 신규설치작업
6. Mounting gauge 이용하여 scanning unit 조정작업
7. CNC Parameter 조정 및 칩카바 정리작업
8. 담당자 입회하에 최종Test 완료
