#SIGMA SDV-3224HLA# X축 90번 원점복귀 알람발생으로 하이덴하인 스케일 LB382 3440mm 헤드교체작업
페이지 정보
작성자 관리자 댓글 0건 조회 65회 작성일 25-02-13 13:48본문

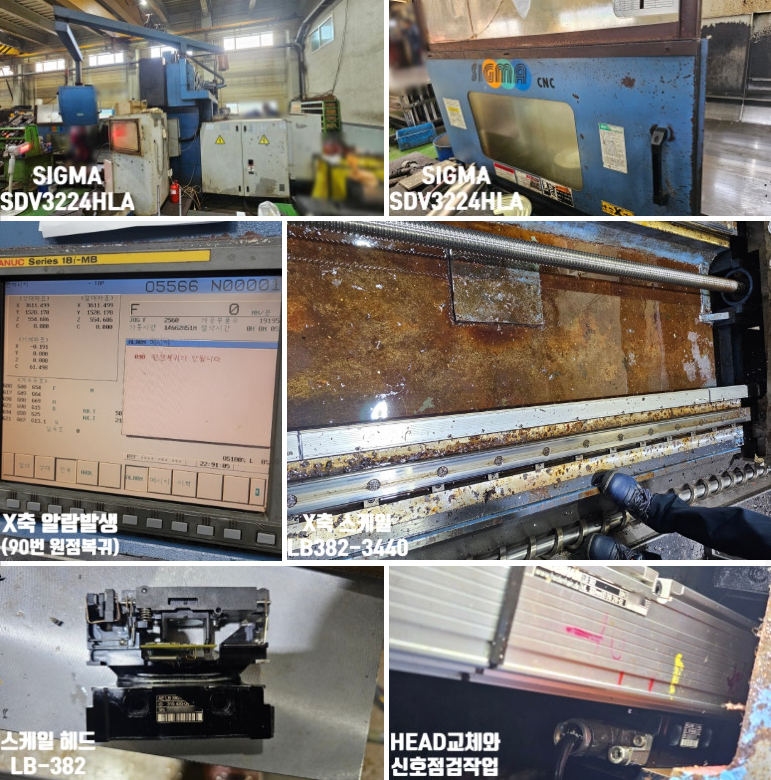

SIGMA SDV-3224HLA / FANUC 18i-MB
* 현 상 : X축 90번 원점복귀 알람발생
* SCALE : LB382 3440mm
* 작업내용
1. Scale 관련 CNC Parameter 확인작업
2. CNC Parameter 를 Scale 미사용으로 설정후 Heidenhain PWM9 (체크장비) 사용하여 신호점검작업
3. 상기 측정결과로 Scanning Head Unit 불량으로 인하여 교체작업 진행함
4. X축 기계부 Slide cover 분해작업
5. X축 기존 Scanning Head Unit (LB382) 탈거작업
6. 신규 Scanning Head Unit (LB382) 제품 확인 후 교체작업
7. 출력신호와 원점신호 점검작업
8. CNC Parameter 조정 및 칩카바 정리작업
9. 담당자 입회하에 최종Test 완료
