#레이져머신 전용장비# Y축 에이모(AMO) SCALE 파손으로 신형 LMT4010C10-1700-MF-LT01-K240 으로…
페이지 정보
작성자 관리자 댓글 0건 조회 15회 작성일 25-03-25 12:48본문
< 교체 후 >
레이져머신 전용장비 / 시스템 전용
* 현 상 : Y축 AMO SCALE 파손으로 교체요청
* SCALE : LMT4010C10-1700-MF-LT01-K240 (신형)
* 작업내용
1. Scale 관련 CNC Parameter 확인작업

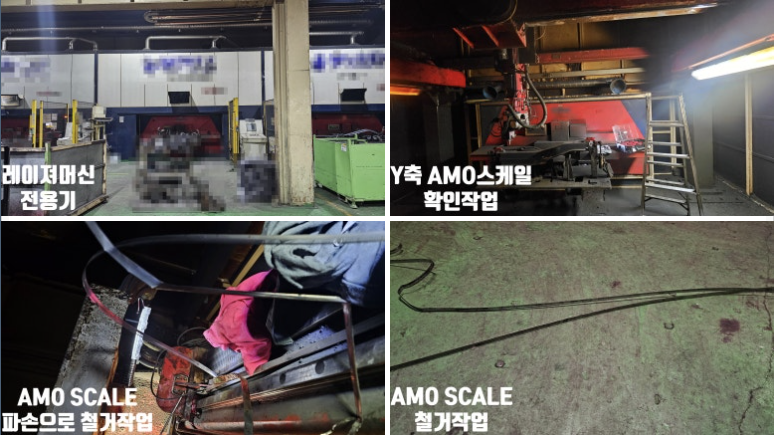

2. CNC Parameter 를 Scale 미사용으로 설정후 Scale 파손상태 확인작업
3. 상기 측정결과로 Scale Unit 파손으로 인하여 교체작업 진행함
4. Y축 기계부 Slide cover 분해작업
5. Y축 기존 구형 Scale Unit (LMB-410.1-M2-1700-K240) 탈거작업

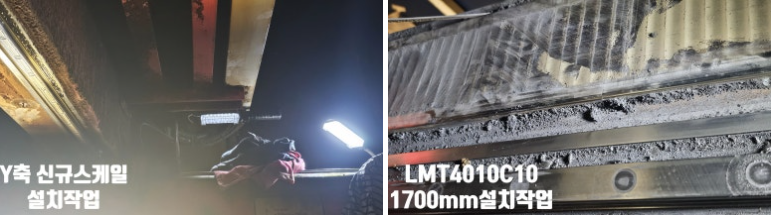

6. 신규 Scale Unit (LMT4010C10-1700-MF-LT01-K240) 제품 확인 후에 교체작업
7. 재조립 후 출력신호와 원점신호 점검작업
8. CNC Parameter 조정 및 칩카바 정리작업
9. 담당자 입회하에 최종Test 완료
