설치사례

#화천 시리우스850# 스케일이 없었던 Z축에 하이덴하인 스케일 LC193F 840mm와 화낙SDU등 신규설치작업

페이지 정보

작성자 관리자 댓글 0건 조회 42회 작성일 24-10-23 09:09

본문

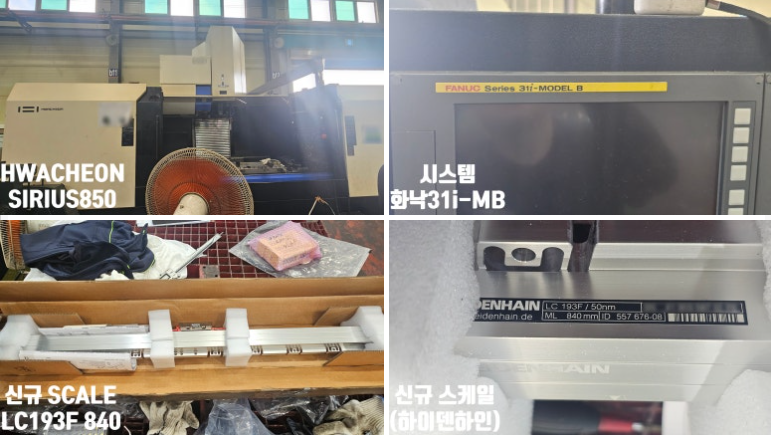

화천 시리우스850 / 화낙 31i-MB

* 현 상 : Z축 신규 스케일 설치

* SCALE : LC193F 840mm (Heidenhain)

* 작업내용

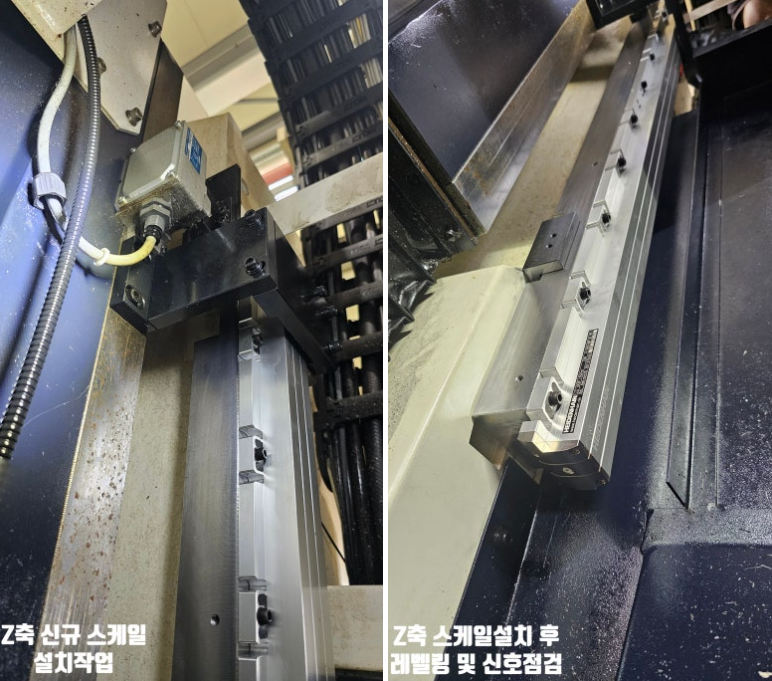

1. Z축 Bracket (Housing & Head용) 기계 내 설치작업

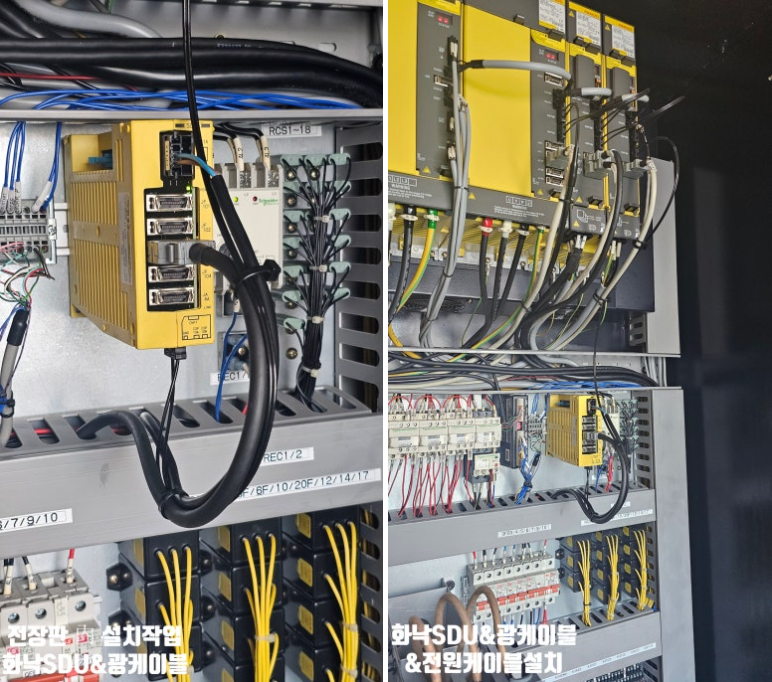

2. 전장판 內 화낙SDU (A02B-0323-C205) 및 광케이블, 전원케이블 설치작업

3. 신규 HEIDENHAIN (LC193F 840mm) 및 Adapter cable (9m) 제품 확인후 설치작업

4. Ass'y 재조립 후 Alignment 및 원점 조정작업

5. CNC Parameter 조정 및 칩카바 정리작업

6. 담당자 입회하에 최종Test 완료
