수리사례

수리) 하이덴하인(HEIDENHAIN) 앱솔루트 스케일 LC483 1020mm 내부오염으로 신호가 출력되지 않아서 PCB교체와…

페이지 정보

작성자 관리자 댓글 0건 조회 202회 작성일 22-06-14 09:23

본문

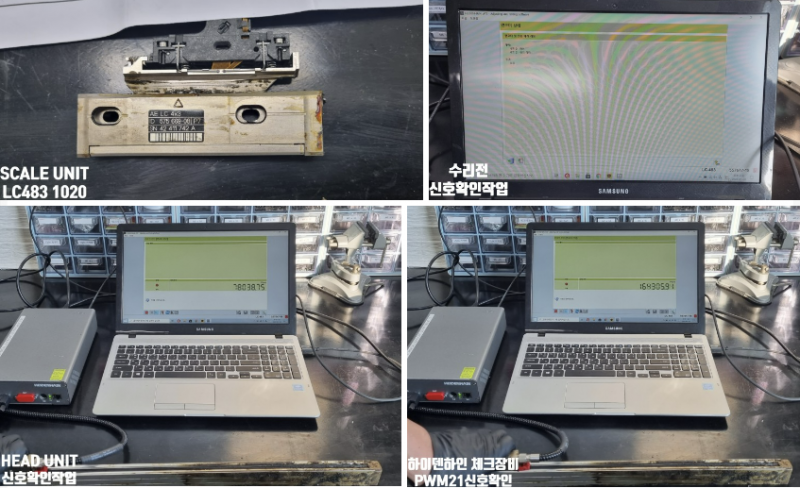

< 수리후 >





* 수리품 : LC483 1020mm


* 현 상 : 내부오염으로 인하여 HEAD(LC483) 신호가 출력되지 않음

* 수리내용

1. Scale Unit (LC483 1020mm) 신호 확인작업

2. Housing unit - 실링립 교체 및 약품으로 인한 세척작업

3. Head unit - 약품으로 인한 세척작업 및 메인 pcb 교체작업

4. 세척된 Head 와 Housing 조립작업

5. HEIDENHAIN Check장비(PWM21)으로 출력신호(85%) 조정작업
