한국스케일 | 수리) 하이덴하인(HEIDENHAIN) 스케일 헤드 LB382C 내부오염으로 출력신호 A상이 많이 틀어져서 PCB교체와 신호조정작업

수리사례

수리) 하이덴하인(HEIDENHAIN) 스케일 헤드 LB382C 내부오염으로 출력신호 A상이 많이 틀어져서 PCB교체와 신호조…

작성자 관리자 댓글 0건 조회 241회 작성일 22-08-04 11:24

< 수리 후 >

* 수리품 : Scanning Head Unit (LB382C)

* 현 상 : 내부오염으로 인하여 HEAD의 A상 신호가 많이 틀어짐

* 수리내용

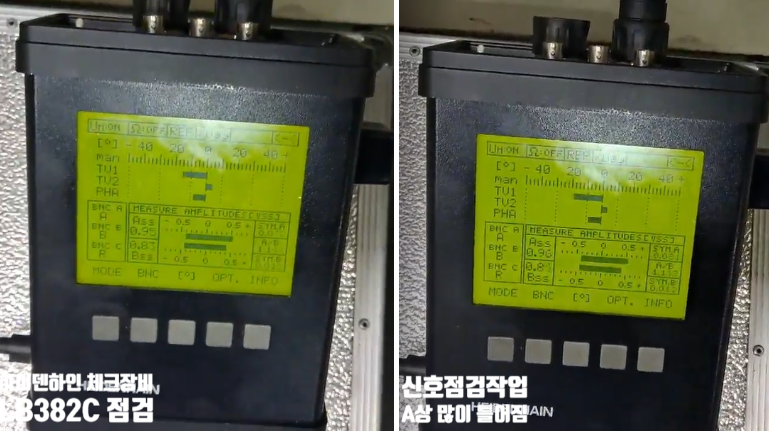

1. Scanning Head Unit (LB382C)를 Heidenhain PWM9 분석측정기를 사용하여 신호 점검작업

2. Head unit 를 분해하여 약품으로 인한 세척작업

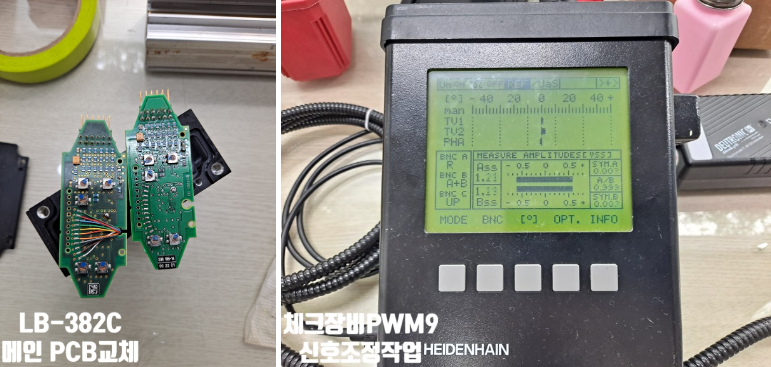

3. 메인 PCB 교환 및 Body 내부 및 출력신호 조정작업

4. HEIDENHAIN Check장비 PWM9으로 출력신호 확인작업
