수리사례

수리) 하이덴하인(HEIDENHAIN) 앱솔루트 스케일 LC493F 1240mm 헤드의 바디파손으로 신호가 출력되지 않아서 헤…

페이지 정보

작성자 관리자 댓글 0건 조회 87회 작성일 24-02-27 13:12

본문




< 수리 후 >






* 수리품 : Scanning Unit (LC493F 1240mm)

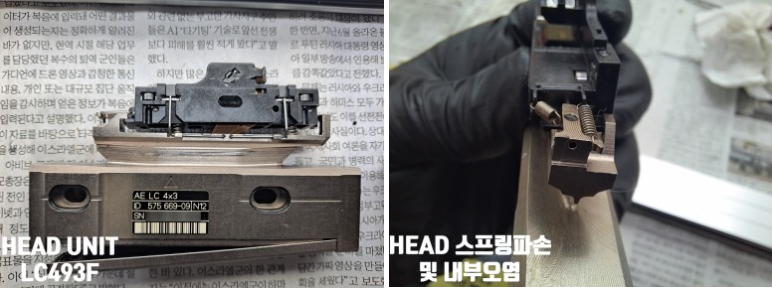

* 현 상 : HEAD의 body 파손 및 내부오염으로 인하여 신호가 출력되지 않음

* 수리내용

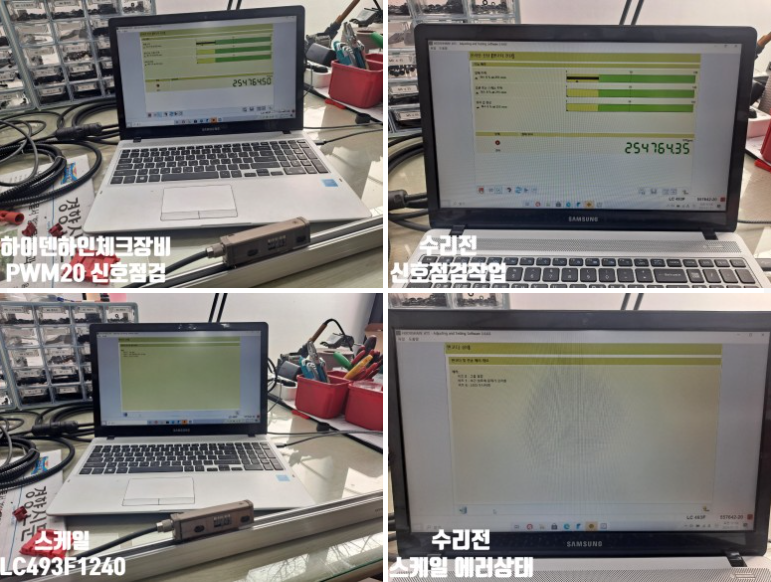

1. HEIDENHAIN 전용체크장비 PWM20을 사용하여 신호 점검작업

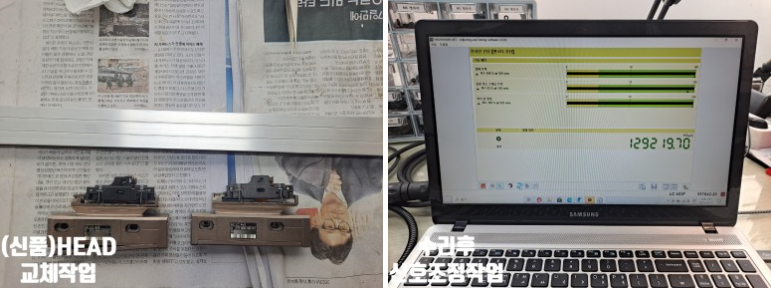

2. Scanning Head unit (LC493F) 신품으로 교체작업

3. Scale Housing unit (LC493F 1240mm) 약품으로 인한 정밀세척 및 Sealing lip 교체작업

4. Scanning Unit 재조립 및 Alignment 조정 및 출력신호 조정작업

5. HEIDENHAIN PWM20으로 출력신호 확인작업
