설치사례

#하트포드 MCT# X축 스케일 알람발생으로 파고(FAGOR) 스케일 LAF50 4400mm 헤드, 실링립교체와 하우징 정밀세…

페이지 정보

작성자 관리자 댓글 0건 조회 117회 작성일 23-12-05 11:36

본문

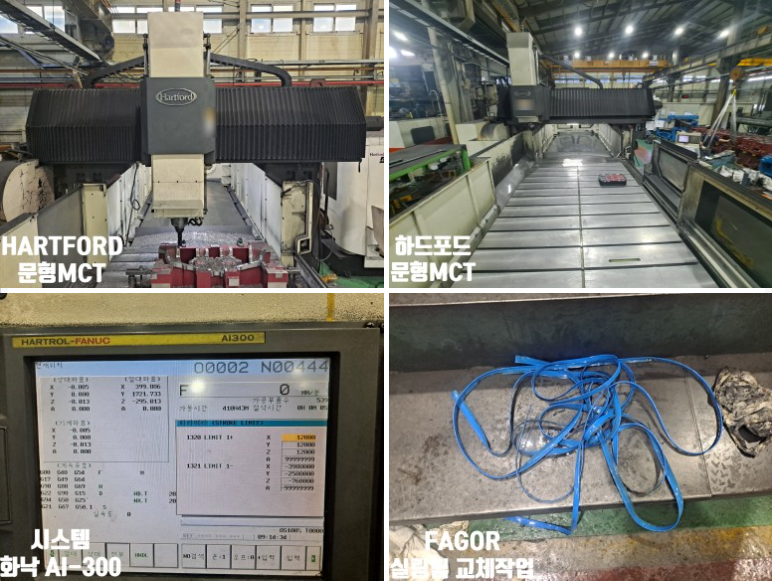

하드포드 MCT / 화낙 AI-300

* 현 상 : X축 스케일 알람발생

* SCALE : LAF50 4400mm

* 작업내용 :

1. Scale 관련 CNC Parameter 확인작업

2. CNC Parameter 를 Scale 미사용으로 설정후 FAGOR PSED (체크장비) 사용하여 신호점검작업

3. 상기 측정결과로 Scanning Head Unit 및 실링립 불량으로 인한 교체작업 진행함

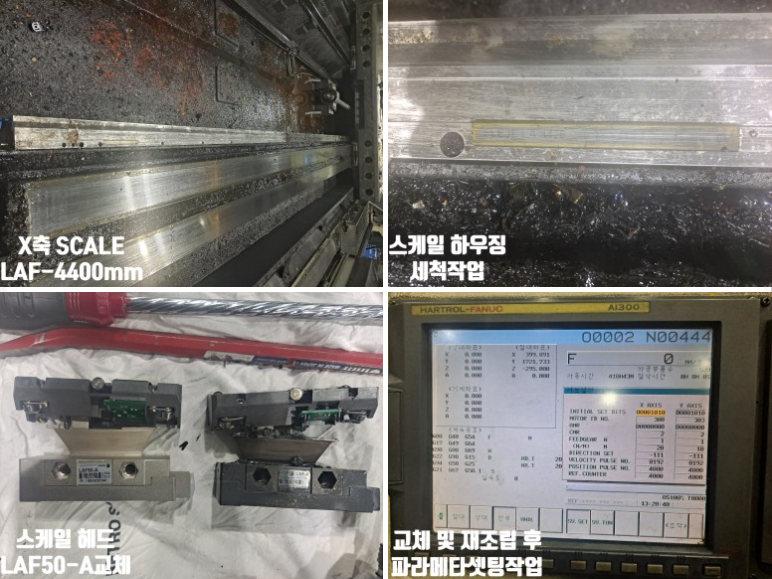

4. X축 Scale Unit (LAF50 4400mm) 철거작업

5. Scale Housing Unit 정밀세척 및 실링립 4.5M 교체작업

6. Scanning head unit(LAF50) 제품 확인 후 교체작업

7. Ass'y 재조립 후 Alignment 및 원점 조정작업

8. CNC Parameter 조정 및 칩카바 정리작업

9. 담당자 입회하에 최종Test 완료
