설치사례

#중국SDL MCT# Y축 445번 소프트 디스커넥터 알람발생으로 파고(FAGOR) 스케일 LX 4240mm 헤드교체와 하우징…

페이지 정보

작성자 관리자 댓글 0건 조회 94회 작성일 24-04-09 11:06

본문

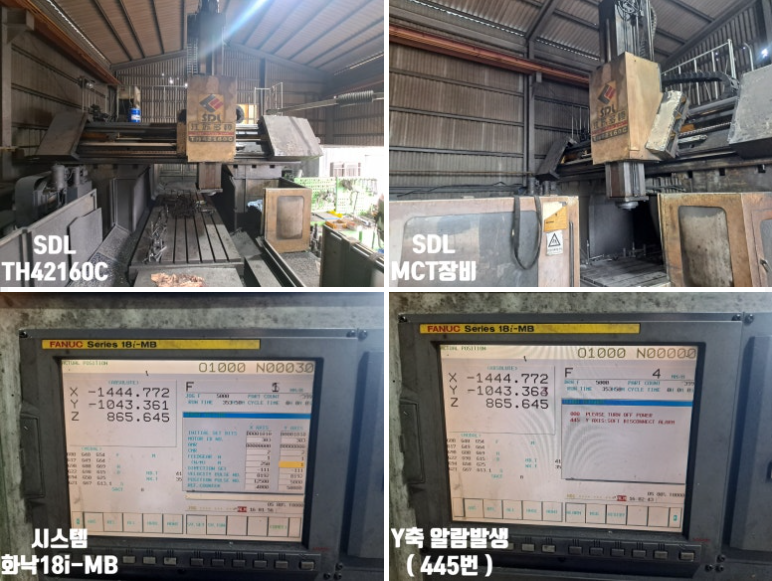

중국SDL MCT / 화낙 18i-MB

* 현 상 : Y축 445번 소프트 디스커넥터 알람발생

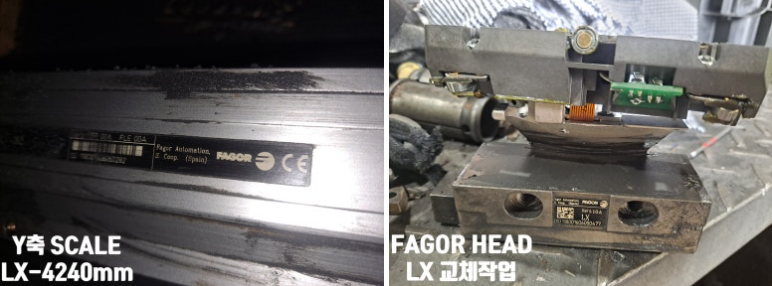

* SCALE : LX 4240mm

* 작업내용 :

1. Scale 관련 CNC Parameter 확인작업

2. CNC Parameter 를 Scale 미사용으로 설정후 FAGOR PSED (체크장비) 사용하여 신호점검작업

3. 상기 측정결과로 Scanning Head Unit 불량으로 인한 교체작업 진행함

4. Y축 Scale Unit (LX 4240mm) 철거작업

5. Scale Housing Unit 정밀세척작업

6. Scanning head unit (LX) 제품 확인 후 교체작업

7. Ass'y 재조립 후 Alignment 및 원점 조정작업

8. CNC Parameter 조정 및 칩카바 정리작업

9. 담당자 입회하에 최종Test 완료
