#두산 공작기계 PUMA SMX-3100# Y축 SV383번 펄스오류 알람발생으로 파고(FAGOR) 스케일 SAF50 320m…

페이지 정보

작성자 관리자 댓글 0건 조회 106회 작성일 24-07-02 11:08

본문






두산 PUMA SMX-3100ST / 화낙31i

* 현 상 : Y축 SV383 펄스오류(별치) 알람발생

* SCALE : SAF50 320mm

* 작업내용 :

1. Scale 관련 CNC Parameter 확인작업

2. CNC Parameter 를 Scale 미사용으로 설정후 FAGOR PSED (체크장비) 사용하여 신호점검작업

3. 상기 측정결과로 Scanning Head Unit 불량으로 인한 교체작업 진행함

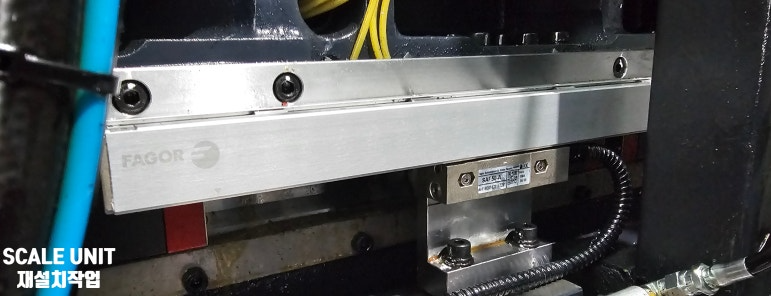

4. Y축 Scale Unit (SAF50 320mm) 철거작업

5. Scale Housing Unit 및 Sealing Lip 정밀세척작업

6. Scanning head unit(SAF50) 제품 확인 후 교체작업

7. Ass'y 재조립 후 Alignment 및 출력신호 조정작업

8. CNC Parameter 조정 및 칩카바 정리작업

9. 담당자 입회하에 알람해제 및 최종Test 완료
