#화천 시리우스1250# X축 380, 383번 알람 발생으로 기존 하이덴하인 스케일 철거 후, 파고(FAGOR) 스케일 G2…
페이지 정보
작성자 관리자 댓글 0건 조회 32회 작성일 24-10-17 11:00본문
< 교체 후 >

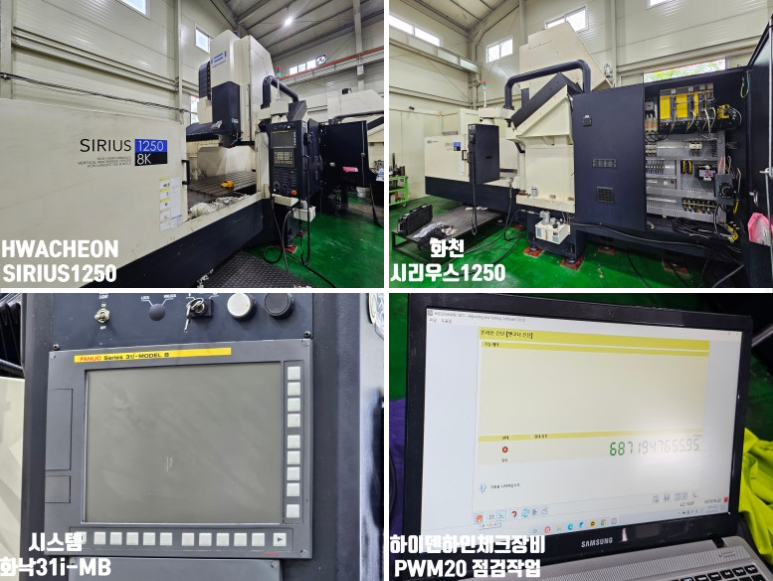

화천 SIRIUS 1250 / 화낙 31i-MB
* 현 상 : X축 380번 LED이상(별치) , 383번 펄스오류(별치) 알람발생
* SCALE : LC193F 2640mm (HEIDENHAIN) => G2AF50 2640mm (FAGOR)
* 작업내용 :
1. Scale 관련 CNC Parameter 확인작업
2. CNC Parameter 를 Scale 미사용으로 설정후 Heidenhain PWM20 (체크장비) 사용하여 신호점검작업
3. 상기 측정결과 Scanning Head Unit 전체 손상 및 Housing Glass 눈금이 70%이상 손상됨

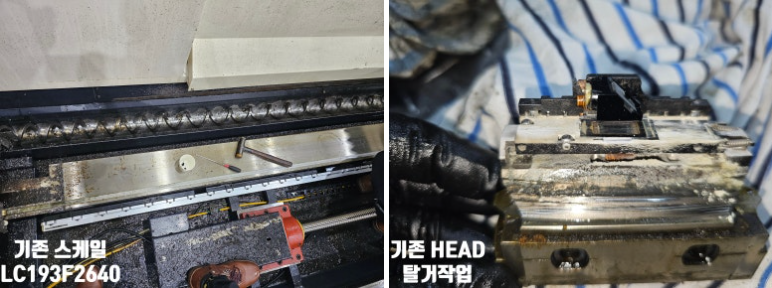

4. X축 기존 Scale Unit (LC193F 2640mm) 철거하고 신규 Scale Unit 교체작업으로 진행함
5. 신규 FAGOR Scale Unit (G2AF50 3640mm) 을 2640mm으로 재단하여 맞춤제작함

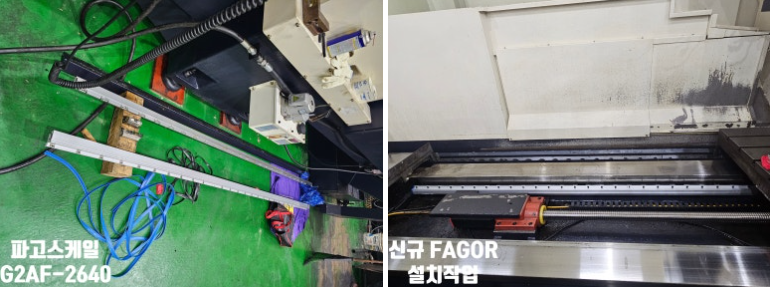

6. Scale Unit ( Head + Housing ) 과 Adapter cable 3m 설치작업
7. Ass'y 재조립 후 Alignment 및 원점 조정작업
8. CNC Parameter 조정 및 칩카바 정리작업
9. 담당자 입회하에 최종Test 완료
