#화천 UL+ 20K# X,Y,Z축 기존 미쓰도요스케일(Mitutoyo) 탈거하고 신규 파고스케일(FAGOR) 교체작업
페이지 정보
작성자 관리자 댓글 0건 조회 22회 작성일 25-03-10 11:07본문
< 교체 후 >
화천 UL+ 20K / 화낙 31i-MA
* 현 상 : X,Y,Z축 미쓰도요스케일 노후화
* SCALE : X축 S3BF50-1140mm Y축 S3BF50-670mm Z축 S3BF50-620mm
* 작업내용 :
1. Scale 관련 CNC Parameter 확인작업
2. CNC Parameter 를 Scale 미사용으로 설정후 신호점검작업
3. 상기 측정결과 Scanning Unit 노후화로 신규설치 진행함

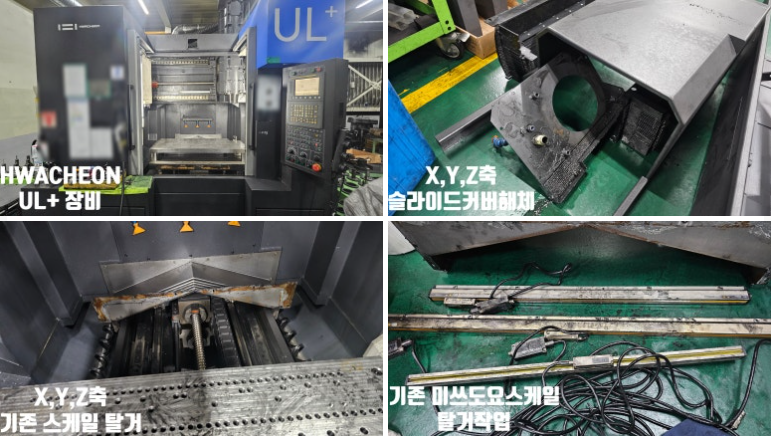

4. X,Y,Z축 기계 커버 및 슬라이드 커버 해체작업
5. X,Y,Z축 기존 미쓰도요 Scale Unit 철거작업

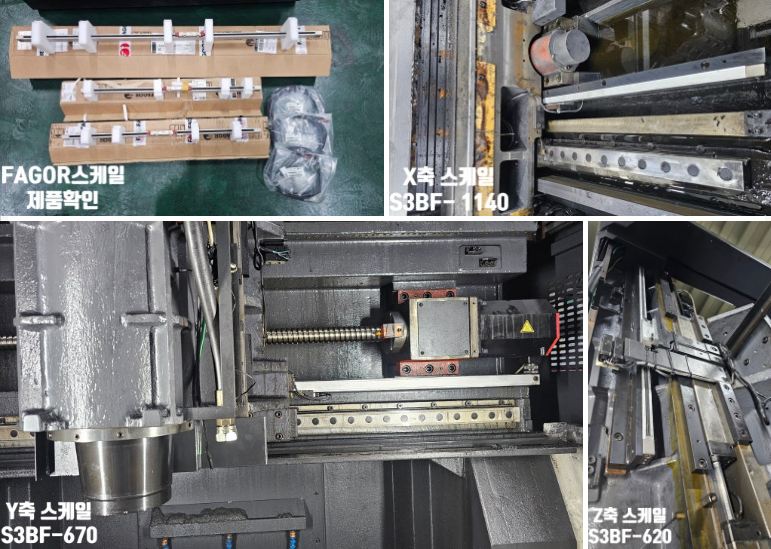

6. 신규 FAGOR Scale Unit 와 Adapter cable 제품확인
7. X,Y,Z축 Scale Unit 과 Adapter cable 9m 설치작업
8. CNC Parameter 조정 및 칩카바 정리작업
9. 담당자 입회하에 최종Test 완료
