#ZT800 5축가공기# X축 스케일이상으로 기존 RSF 스케일 철거 후, 파고(FAGOR) 스케일 C2P 1745mm 신규설…

페이지 정보

작성자 관리자 댓글 0건 조회 166회 작성일 22-09-29 15:21

본문

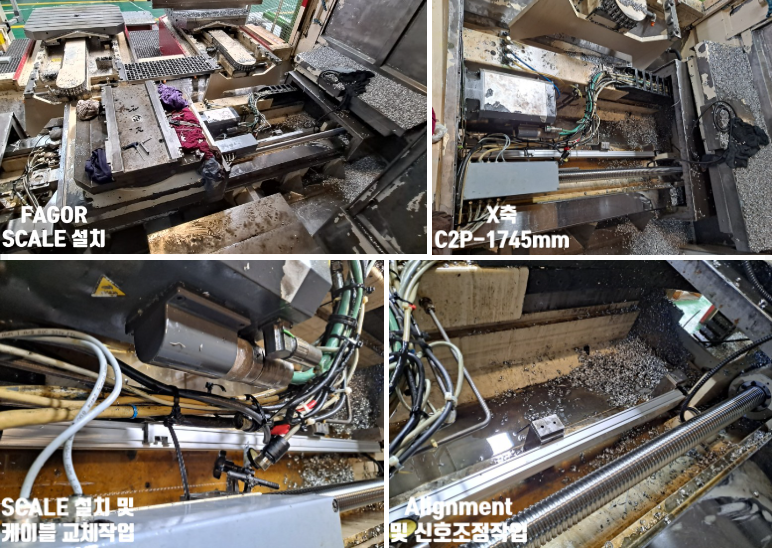

< 교체 후 >

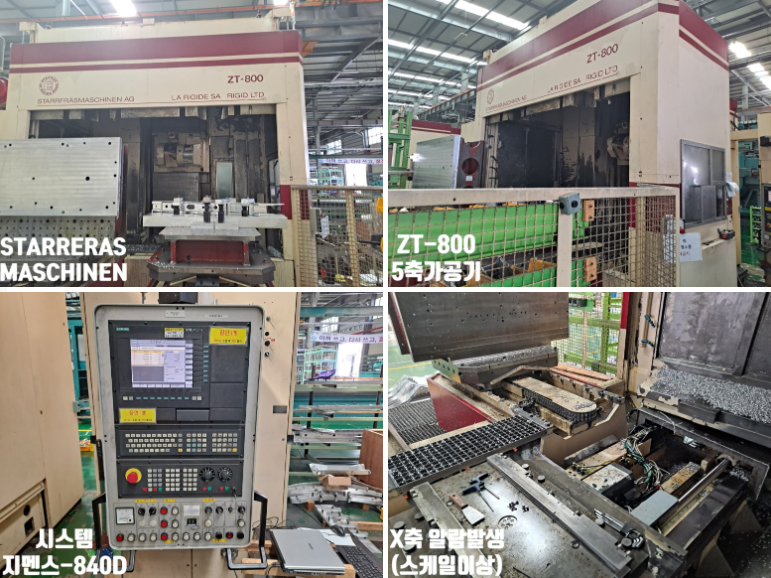

STARRFRAS MASCHINEN ZT800 / 지멘스 840D

* 현 상 : X축 스케일이상으로 알람발생

* SCALE : C2P 1745mm

* 작업내용 :

1. Scale 관련 CNC Parameter 확인작업

2. CNC Parameter 를 Scale 미사용으로 설정후 신호점검작업

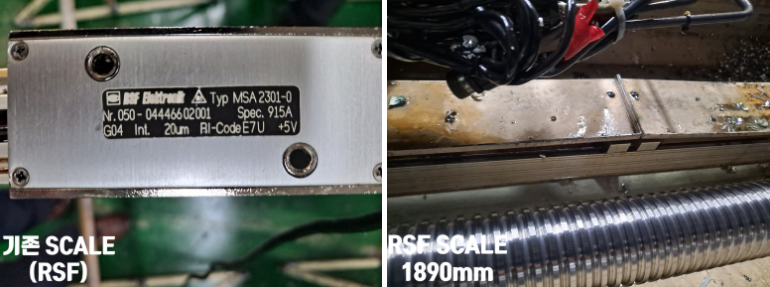

3. 상기 측정결과로 Scanning Unit (RSF SCALE) 불량으로 인한 교체작업 진행함

4. X축 기계부 Slide cover 분해작업

5. X축 기존 Scale unit 분해작업

6. 신규 Scale Unit(C2P 1745) 제품 확인 후 교체작업

7. Ass'y 재조립 후 Alignment 및 Interface 조정작업

8. CNC Parameter 조정 및 칩카바 정리작업

9. 담당자 입회하에 최종Test 완료
