FUTABA사례) #화천 시리우스1250# X축 447번 하드디스커넥터알람발생으로 후타바(FUTABA) 스케일 20피치(Pit…

페이지 정보

작성자 관리자 댓글 0건 조회 224회 작성일 23-06-13 13:24

본문

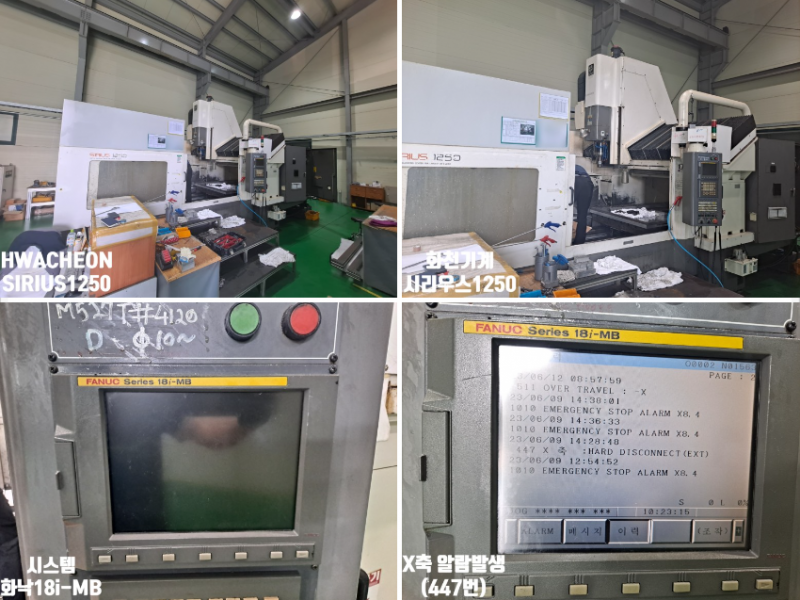

화천시리우스1250 / 화낙 18i-MB

* 현 상 : X축 447번 하드디스커넥터 알람발생

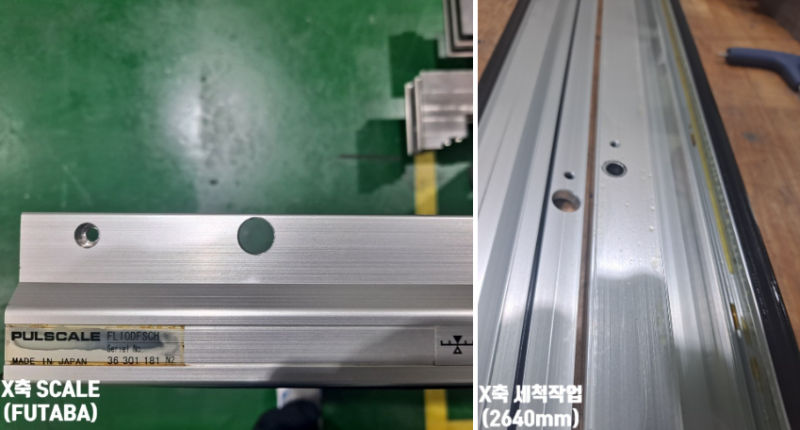

* SCALE : FUTABA PULSCALE 2640mm (20Pitch)

* 작업내용

1. 기계알람 확인 및 칩카바 철거작업

2. X축 PULSCALE (FUTUBA/후타바) 스케일 및 헤드 점검작업

3. 상기 측정결과로 Scanning Head Unit 불량으로 인한 교체작업 진행함

4. X축 기존 Scale unit 철거 및 하우징세척작업

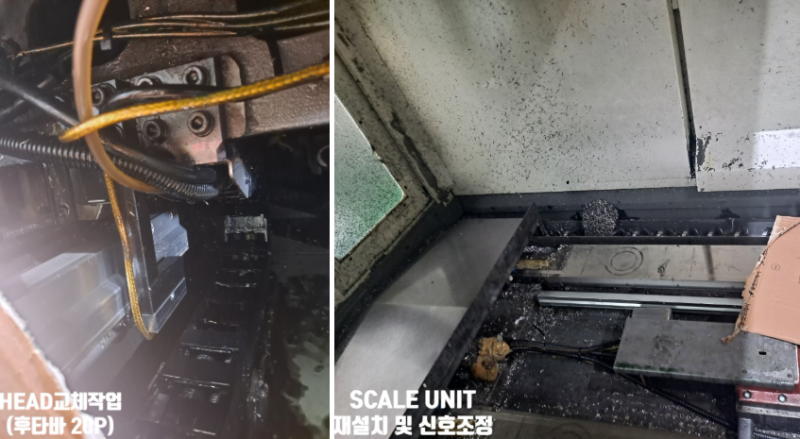

5. Scanning Head unit (20피치) 제품 확인 후 교체작업

6. Ass'y 재조립 후 Alignment 및 원점 조정작업

7. CNC Parameter 조정 및 칩카바 정리작업

8. 담당자 입회하에 최종Test 완료
