FUTABA사례) #화천 시리우스1250# X축 스케일이상으로 알람발생하여 후타바(FUTABA) 스케일 20피치(Pitch) …
페이지 정보
작성자 관리자 댓글 0건 조회 130회 작성일 24-05-03 10:56본문
< 교체 후 >

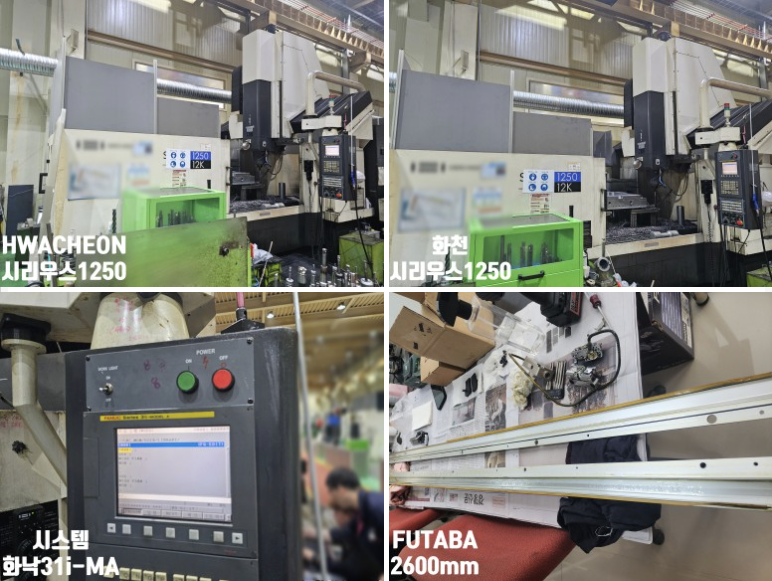

화천시리우스1250 / 화낙 31i-MA
* 현 상 : X축 SCALE 이상으로 알람발생

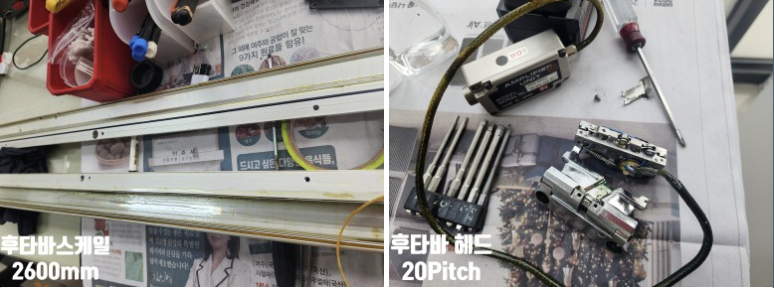

* SCALE : FUTABA PULSCALE 2600mm (20Pitch)
* 작업내용
1. 기계알람 확인 및 칩카바 철거작업
2. X축 PULSCALE (FUTUBA) 스케일 및 헤드 점검작업
3. 상기 측정결과로 Scanning Head Unit 불량으로 인한 교체작업 진행함
4. X축 기존 Scale unit 철거작업

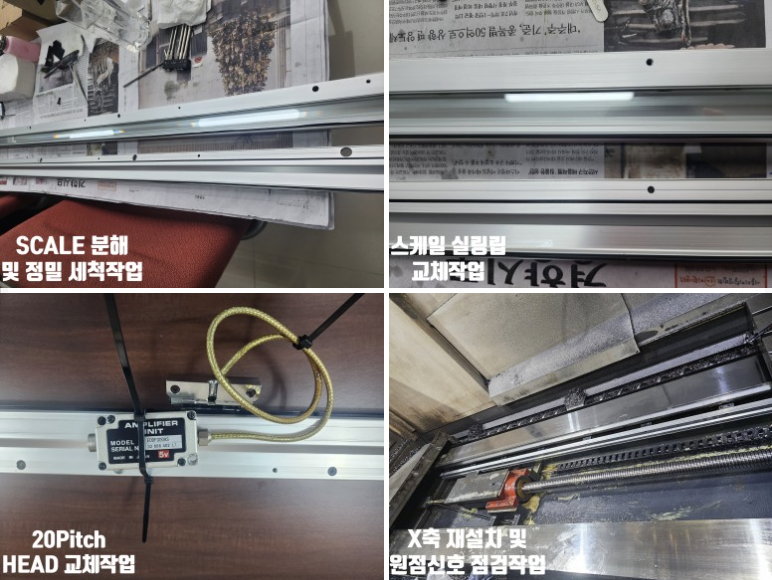

5. Scale Housing Unit 정밀세척 및 실링립 교체작업
6. Scanning Head unit (20pitch) 제품 확인 후 교체작업
7. Ass'y 재조립 후 Alignment 및 원점 조정작업
8. CNC Parameter 조정 및 칩카바 정리작업
9. 담당자 입회하에 최종Test 완료
